4E-30 机械式直式压接模具 垂直端部送料 JW-AP21
4E-30 机械式直式压接模具 垂直端部送料 JW-AP21 Thumb

4E-30 机械式直式压接模具 垂直端部送料 JW-AP21

📅 2023-01-05 👁️ 1,499
  • 产品型号: JW-AP21

  • 规格参数

    型号: 4E-30
    类型: 机械式直式压接模具
    适用: 电线电缆端子压接
    压接模式: 水平和垂直
    兼容端子: JST, OTP
  • 立即询价

JW-AP21 是 4E-30 机械式直式压接模具,用于电线电缆压接端子,适配 JST 端子压接机。模腔为 OTP U 型,可按卧式与立式方向压接。

4E-30 为机械式模具:框架顶部的角形臂承接压机行程并传递至滑块,料带自端部垂直送入,而非从侧面进料。端部送料使模具侧面保持通畅,压接点可达,短料带无需沿侧轨道长距离导入。弧形导料槽将载带引导至砧座。

可直接替换 JST 机械式端子压接机上的 4E-30 模具,适用于产线刀具为机械式而非气动式的场合。已按垂直端送配置的产线沿用原导料槽,仅更换模具。

主要特点

1. 4E-30 机械式直式模具,顶部连杆臂将压机行程传至滑块。

2. 垂直端部送料,料带自端部进入,模具侧面开放。

3. OTP U 型模腔,用于电线电缆压接端子。

4. 同一模具可实现卧式与立式压接位置。

5. 适配 JST 端子压接机。

6. 仅换模具,沿用现有机械式模具框架与连杆。

技术参数

参数规格
型号JW-AP21
模具型号4E-30
模具类型机械式直式压接模具
送料方式垂直端部送料
模腔OTP U 型
压接方向卧式与立式
适配机型JST 端子压接机
用途电线电缆压接端子压接

应用范围

— 采用垂直端部送料的 JST 机械式端子压接机,压接绝缘与裸端子。

— 使用短料带、需侧面接近压接点的线束产线。

— 在产机械式模具上替换磨损的 4E-30 模具。

— 机械压机上使用 OTP U 型链式端子的线束加工。

— 由侧送料改为端部送料、不更换机架的工位。

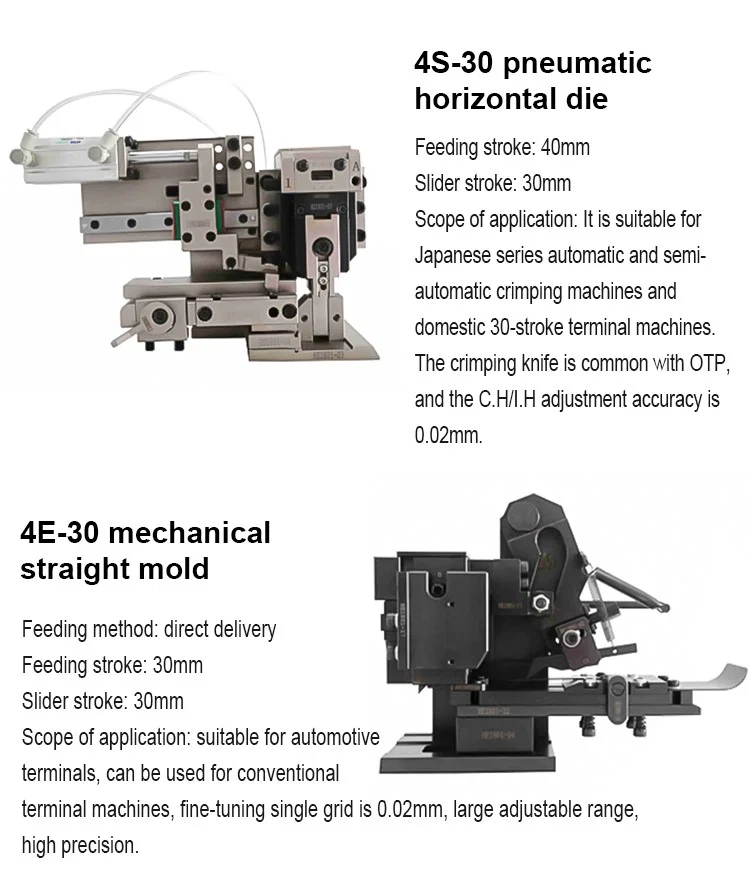

4E-30 机械式直式模具,旁为 4S-30 气动卧式模具及印制参数
