立式铝箔切割机 行程250mm 气压0.5-0.8MPa WPM-901

📅 2025-04-26 👁️ 1,984
  • 产品型号: WPM-901

  • 规格参数

    型号: WPM-901立式切割铝箔机
    行程长度: 250mm
    适用线径: AWG18-32
    气压: 0.5-0.8MPa
    电压: 220V/50Hz
    输出力: 31-73kg
    气缸尺寸: Φ40mm
    重量: 6kg
  • 立即询价

WPM-901 用于在 HDMI 与 DisplayPort 线束端部切除铝箔与屏蔽包带。设备适用 AWG18-32 导体,行程 250 mm,对比手工刀片修剪可达 215 件/小时。箔材由导向立式刀片压向固定模具完成剪切,切口始终与线材轴线保持垂直。

手工修剪箔材时容易切断排流线,箔边也会留下毛边,毛边在注塑包胶后会显露出来。WPM-901 将线端放入底板的模具槽内,Φ40 mm 气缸驱动刀片沿 250 mm 行程垂直下压,脚踏开关让双手可以同时扶住线材与连接器。气压 0.5-0.8 MPa 时气缸输出力为 31-73 kg,足以剪断箔材而不会拉扯编织层。

WPM-902 采用相同的气动原理,但以 45 度角安装,行程 50 mm、输出力 2-8 kg,用于导线定位而非剪切;WPM-901 则是长行程、大输出力的立式机型。WPM-903 负责 26-36 AWG 的绝缘层剥除,901 处理的是绝缘层外侧的箔材层。

主要特点

1. 刀片垂直安装,沿导向 250 mm 行程运行,在整个切割长度内与模具端面保持垂直。

2. 线径范围 AWG18-32,覆盖标准 HDMI 与 DisplayPort 导体组。

3. Φ40 mm 气缸在 0.5-0.8 MPa 气压下输出 31-73 kg 压力。

4. 脚踏驱动,切割时双手可自由扶住线材与连接器。

5. 生产效率 215 件/小时,对比同规格箔材的手工刀片修剪。

6. 台式机型重 6 kg,电源 220 V/50 Hz;气缸、导向块与模具螺栓固定在同一加工底板上。

技术参数

参数规格
型号WPM-901
机型立式铝箔切割机
行程250 mm
线径范围AWG18-32
气压0.5-0.8 MPa
输出力31-73 kg
气缸直径Φ40 mm
电压220 V/50 Hz
重量6 kg

应用范围

— HDMI 线束:注塑包胶前在连接器端修剪铝箔与屏蔽包带。

— DisplayPort 线束:对 30-32 AWG 导体组修剪箔材,排流线保持完好。

— USB 3.0 线材:将箔材与编织层开口至固定长度,便于连接器焊接。

— 消费类 AV 线材:对多芯屏蔽结构修剪箔材包带。

— 扩展坞与机顶盒线材:短段箔材修剪,产能 215 件/小时。

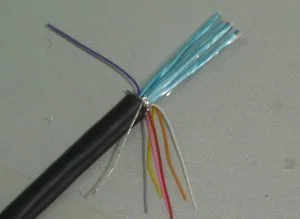

已剥除的 HDMI 线端,可见铝箔屏蔽层与彩色芯线
