立式注塑机 45吨锁模 南非三插头嵌件注塑 螺杆30-35mm JY-450ST

📅 2025-04-25 👁️ 1,858
  • 产品型号: JY-450ST

  • 规格参数

    型号: JY-450ST 系列
    螺杆直径: 30 毫米, 32 毫米, 35 毫米
    安全注射重量(PS): 2.6OZ, 3.0OZ, 3.75OZ
    开口行程: 200mm
    夹紧力(T): 45吨
    压板尺寸: 580×430mm
    拉杆间距: 410×250mm
    最小模具高度(KW/HP): 220/70mm
    泵电机功率: 5.5/7.5/HP
    机器尺寸(长x宽x高): 1.7×1.2×3.0m
    控温数量: 3pcs
    泵输出: 37.2L/min
    储油罐容量: 130升
    桶加热功率: 2.8kW
  • 立即询价

JY-450ST 是锁模力 45 吨的立式注塑机,用于南非标准三插插头的嵌件注塑。PVC 本体在嵌件置于下模板上的状态下,包覆黄铜插脚与已接线的线端;螺杆可选 30、32 或 35 mm,对应安全射胶量 2.6、3.0 与 3.75 OZ。

插头本体要在不能移位的嵌件上成型,插脚须与端面垂直,线芯在插脚周围闭合。在卧式机上,嵌件需由芯模承托并穿过横跨分型面的流道进料。立式布局中,嵌件置于下模板,由重力固定在模腔内,喷嘴沿中心线压向浇口套。200 mm 开模行程与 220/70 mm 最小模厚为高插脚块留出空间,三组温控区分别控制喷嘴与料筒的 PVC 温度。

同一 45 吨机架另供 450ST 型,用于澳式三插插头,固定为 30 mm 螺杆、2.6 OZ 射胶量与 9 kW 总功率。面向南非插头的 JY-450ST 提供 30、32、35 mm 三种螺杆,对应 2.6、3.0 与 3.75 OZ,型腔更多的模具或更大本体可按螺杆匹配,而不受固定射胶量限制。

主要特点

1. 锁模力 45 t,模板 580 x 430 mm,哥林柱间距 410 x 250 mm,多腔插头模具可落在哥林柱范围内的标准模板上。

2. 开模行程 200 mm,最小模厚 220/70 mm,为高位插脚块与前侧装入的深腔模具留出让位。

3. 三种螺杆可选,30、32、35 mm,安全射胶量 2.6、3.0、3.75 OZ,按型腔数匹配螺杆。

4. 三组温控区,料筒加热 2.8 kW,喷嘴、前段与后段分别设定,兼顾硬质与塑化 PVC。

5. 5.5/7.5 HP 电机配 37.2 L/min 泵与 130 L 油箱,整班维持锁模与注射速率。

6. 立式锁模、注射单元位于模具上方,嵌件由人工置于下模板,合模时靠重力定位。

技术参数

参数规格
型号JY-450ST
机型立式注塑机,三插插头嵌件注塑
螺杆直径30 mm / 32 mm / 35 mm
安全射胶量2.6 OZ / 3.0 OZ / 3.75 OZ
锁模力45 吨
开模行程200 mm
模板尺寸580 x 430 mm
哥林柱间距410 x 250 mm
最小模厚220/70 mm
泵电机功率5.5/7.5 HP
泵流量37.2 L/min
油箱容量130 L
料筒加热功率2.8 kW
温控3 区
机器尺寸(长×宽×高)1.7 x 1.2 x 3.0 m

应用范围

— 家电用南非三插电源线组:在插脚块与预处理线端上注塑插头本体。

— 延长线与多位转换插座:PVC 三插插头本体,多腔模具成型。

— 电动工具与园林设备电源线:在已组装线组端部注塑插头。

— 灯具与发热器电源线:插头本体与一体式护线套一次注塑成型。

— 黄铜插脚与端子组件的嵌件注塑:插脚定位于模腔并包覆 PVC。

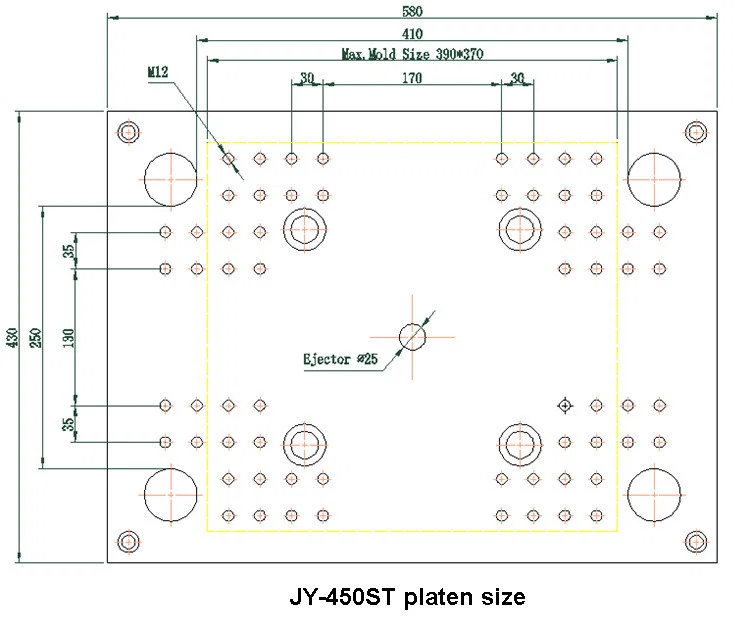

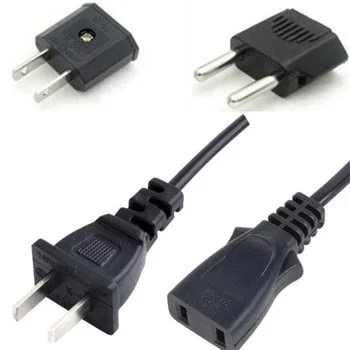

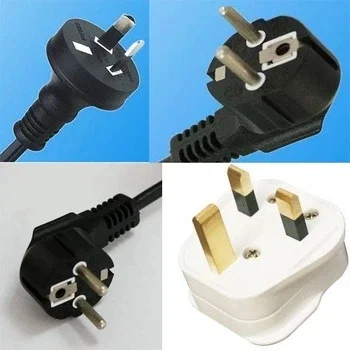

JY-450ST 模板尺寸图,宽 580mm,M12 螺孔,最大模具 390x370mm黑色两芯注塑电源插头与插座样品,带筋状护线套注塑插头样品:澳式斜三插、德式与英式黄铜插脚插头
