便携式压接端子截面分析仪 WPM-SES

Detailed description

通过符合人体工程学的高速压接横截面分析系统保证卓越的压接质量

介绍：

在 当今的制造业格局，线束压接的可靠性 连接对于无数 产品。介绍先进的压接横截面分析系统， 一个全面且用户友好的解决方案，旨在增强 具有快速和精确质量控制的制造商。这个系统是 专为高效样品制备、高分辨率成像、 和准确分析，提供对压接质量的关键见解 以及确保线束的长期完整性。从 从汽车和航空航天到电子等，该系统都是您的 保持最高压接标准的重要工具 卓越终止。

主要特点和优势：速度、精度和以用户为中心的设计

这 压接横截面分析系统是一种精心设计的系统 将先进技术与实用设计相结合的解决方案， 提供一套旨在简化质量控制的功能 处理并提供无与伦比的准确性：

• 集成切割和研磨功能，实现快速样品制备：系统的核心是集成的切割和研磨模块。 这款先进的装置可在 单一、无缝的作，显著加快工作流程和 确保一致、高质量的横截面。此集成 方法最大限度地减少手动处理和潜在错误，从而产生更多 可靠的分析。

• 高速分析：5 分钟内出结果：在制造过程中，时间至关重要。该系统专为快速通量而设计，能够在 5 分钟内完成单个终端横截面的整个处理和分析。 这种非凡的速度极大地提高了 质量检查流程，实现更快的反馈，更快的问题 分辨率，并提高生产能力。

• 符合人体工程学的模块化设计，为用户提供便利：作员的舒适度和易用性是该系统设计的关键考虑因素。符合人体工程学的设计最大限度地减少了用户的疲劳，而模块化组合使组件易于访问和维护。这种以用户为中心的 方法确保更顺畅、更高效的工作流程，并减少 作员培训时间。

• 日本进口的高清图像采集系统，具有无与伦比的清晰度：使用日本进口的高清图像采集系统体验卓越的图像质量。 该系统可捕获清晰、详细的横截面图像，从而 精确测量和分析最复杂的压接 结构。卓越的图像清晰度允许精确评估 关键压接参数，确保可靠的质量评估。

• 具有 3D 成像功能的高性能显微镜：该系统集成了高性能显微镜，不仅可以提供超高清成像，还可以生成正立三维空间图像。这种先进的功能提供了强大的立体感和清晰的成像，视野宽广。 这种 3D 透视图增强了对压接结构的可视化分析， 允许更全面地了解压接质量。

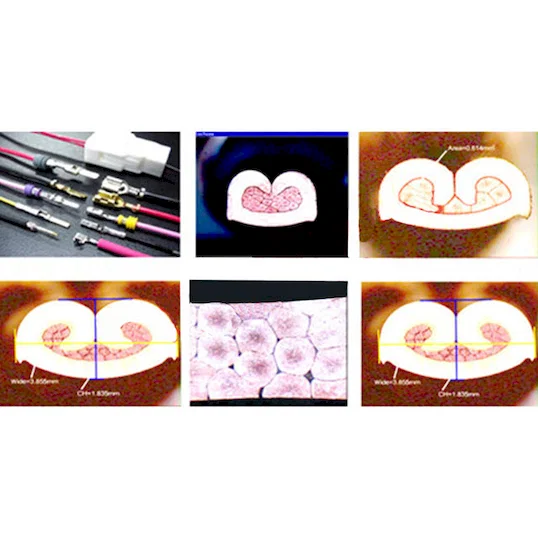

• 使用专用软件进行精确测量和面积计算：该系统配备了专用软件，可以简单正确地测量长度和面积。 直观的软件界面有助于准确定量 压接参数分析，为质量提供客观数据 评估和流程优化。这种精确的测量 功能确保一致和可靠的质量控制。

• 由日本三菱 PLC 提供支持的强大控制系统：系统自动化和控制的核心是可靠的日本三菱 PLC 控制器 （SBL）。 这种行业领先的控制器可确保稳定和精确的运行 ，有助于提高整体精度和 分析过程的可靠性。

• 宽模块切割范围和可调速度以实现多功能性：该系统提供 0.13 至 6.00 mm² 的模块切割范围，适用于线束制造中常用的各种线径。此外，由德国进口电机提供动力的可调节旋转和研磨速度 （2800 rpm） 允许针对不同材料和终端类型优化样品制备。2 mm/sec 的切割速度确保了高效的样品处理。

• 德国进口精密切割轮，切割干净耐用：切割模块采用德国进口的优质切割轮（内径 21.7 毫米，外径 105 毫米，厚度 0.5 毫米）。这款精致耐用的刀片可确保干净、精确的切割，最大限度地减少变形和 保持端子横截面的完整性，以实现精确 分析。

• 精确的 Z 轴调整和 X 轴偏移以优化样品定位：使用 0.00 至 5.00 mm 的 Z 轴略微调整范围和由日本 Panasonic 伺服电机驱动的 X 轴偏移来微调样品定位。 这些精确调整可确保两者的最佳样品对准 切割/研磨和成像，有助于实现一致和准确 结果。

• Eclipse 部分电解以提高表面透明度：对于具有挑战性的样品，该系统采用了 Eclipse 部分电解，能够处理高达 6 mm² 的区域，电解时间为 5 至 30 秒.此功能提高了横截面的表面清晰度，从而提高了图像质量和分析准确性。

• 多功能放大和观察范围：光学系统提供广泛的放大倍率选项（0.75 倍至 5.0 倍，放大和齿距均采用 0.5 卡住位置偏移技术），允许在各种尺度上详细观察压接特征。观察范围跨度为 1.2 至 8.2 mm（X 轴方向），提供压接横截面的全面视图。

• 可调节的超亮 LED 照明和 XYZ 移动平台：使用具有无限可控强度的超亮白光 LED 光源实现最佳观看条件 。集成的 XYZ 轴移动平台具有微调功能（范围 +/- 6 mm），允许在三个维度上精确定位和检查横截面内的不同区域。

• 综合分析软件和数据记录：该系统与 Section-ms 软件捆绑在一起，并利用带有 3 MP 摄像头和 USB 2.0 连接的日本工业高清视频系统进行图像捕获和分析。该集成软件套件提供了一系列测量工具，包括增强的压缩比测量工具，这些工具经过认证，可用于汽车、家用电器和 IT 等要求苛刻的行业。
