工位气动端子压接机 0.25-35mm² 脚踏操作 JW-25M

📅 2025-11-08 👁️ 2,482
  • 产品型号: JW-25M

  • 规格参数

    气压范围: 0.5-0.8MPa
    输出力: 2.5T
    外形尺寸: 270×140×170mm
    重量: 9.5kg
    端子类型: 压接范围
    预绝缘端子: 0.25-35mm²
    双芯预绝缘端子: 2×0.5、1.0、1.5、2.0、2.5、4.0、6.0mm²
    绝缘O/Y型端子: 0.25、0.5、1.0、2.0、2.5、4.0、6.0mm²
    非绝缘O/Y型端子: 0.5、1.0、1.5、2.0、2.5、4.0、6.0、10.0、16.0mm²
    公母插套: 0.5、1.0、2.0、2.5、4.0、6.0mm²
    矩形连接器接触针: 0.5、1.0、2.0、4.0mm²
  • 立即询价

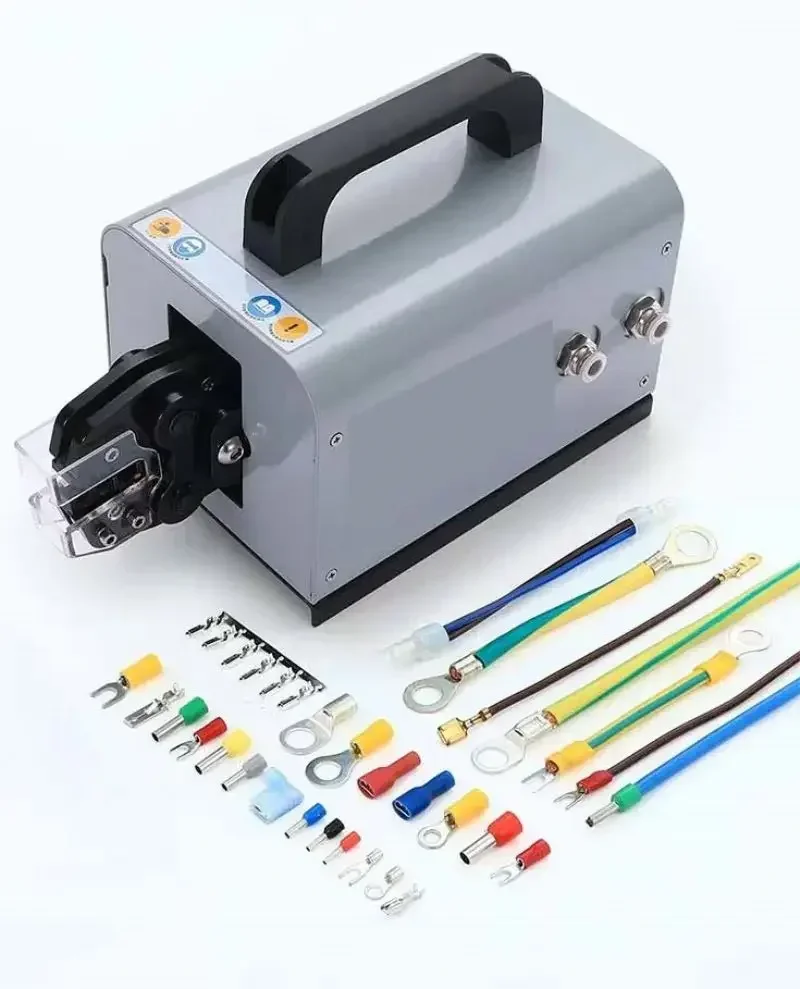

JW-25M 是一款用于工位端子作业的气动压接机,配可换模具,可压接管型端头、绝缘与非绝缘 O/Y 型端子、插座端子与连接器插针。0.5–0.8 MPa 车间气源产生 2.5 T 压力,覆盖 0.25–35 mm² 管型端头。中批量线束工位在压接一致性与操作者疲劳都需要控制时,用它替代手动工具。

主要特点

  • 可换模具 — 一个机身适配全套模具,工位在端子系统之间切换无需再购第二台设备。
  • 脚踏操作 — 双手始终扶持线材与端子,踏板触发压接,端子不会在模具中偏斜。
  • 2.5 T 出力 — 0.5–0.8 MPa 车间气源形成冷压连接,绝缘与裸端子均可牢固压接。
  • 工位级机身 — 270 × 140 × 170 mm、9.5 kg,可在工位间搬动,班后收纳方便。
  • 快速换模 — 取下防护罩,取出旧模,装入新模并拧紧螺钉,无需对位工装。
  • 端子覆盖广 — 管型端头至 35 mm²、双管端头、绝缘与裸 O/Y 端子、公母插座端子及矩形连接器插针。

技术参数

气压范围0.5–0.8 MPa
出力2.5 T
外形尺寸270 × 140 × 170 mm
重量9.5 kg
操作方式脚踏开关,可换模具
管型端头0.25–35 mm²
双管端头2 × 0.5、1.0、1.5、2.0、2.5、4.0、6.0 mm²
绝缘 O/Y 端子0.25、0.5、1.0、2.0、2.5、4.0、6.0 mm²
非绝缘 O/Y 端子0.5、1.0、1.5、2.0、2.5、4.0、6.0、10.0、16.0 mm²
公/母插座端子0.5、1.0、2.0、2.5、4.0、6.0 mm²
插针、矩形连接器0.5、1.0、2.0、4.0 mm²

应用范围

  • 控制柜与配电盘配线,每根导体端部都装管型端头。
  • 家电与照明线束工位,压接绝缘与裸 O/Y 端子。
  • 使用公母插座端子或矩形连接器插针的连接器总成。
  • 产量介于手动工具与全自动压接机成本之间的中批量作业。

为什么选择这款

模具与压机同时下单,气动压接机到货即具备实际使用的端子范围,后续可单独增购模具而无需更换机身。每台在包装前做气密与行程检查,出厂时装好防护罩。备用模具、密封件与脚踏组件常备库存,下单前我们的团队可依据端子图纸确认正确模具。
