OTP直型压刀模具 平口压入U型模腔 铸造底座 JW-AP31

📅 2025-04-25 👁️ 1,448

JW-AP31 是一款直型结构的 OTP 卧式模具,另有气动版本用于气动机头。冲头带动平直端面的压刀压入 U 型下模腔,整体装在铸造底座上。

直型压刀由单一平面闭合线筒,而非异形 U 型冲头,因此样本照片中绝缘环端、叉端、子弹端、对接端可与裸管端同模展示:下模腔决定位置,平面压刀贴合线筒。压接高度依靠冲头调节,而非模具轮廓。

该模具是线材压接机上现用 OTP 工装的替换件。该系列同时提供卧式与立式压接,气动模具版本用于由气动机头驱动模具的机器。

主要特点

1. 直型压刀——平面冲头压入 U 型下模腔。

2. 气动模具版本——用于气动而非机械冲头驱动的机头。

3. 端子覆盖广——供应商照片中绝缘端子与裸端子共用同一模腔。

4. 卧式本体——料带侧向送入,冲头垂直运动。

5. OTP 工装适配——安装于线材压接机的端子机工装位。

6. 压刀与砧座可换——均以螺栓固定于本体,可拆下维修。

技术参数

参数规格
型号OTP 高精度卧式/直型模具
类型卧式模具、气动模具、直型模具
用途线材压接机
适用性端子机压接工装
压接方式卧式与立式
结构U 型模具结构

应用范围

— OTP 线材压接机上压接绝缘环端与叉端,每个端子一次行程。

— 在平直面上闭合裸管端与对接端,用于接地线与电源线。

— 工装与压机冲头无机械连接的气动机头。

— 以直型模腔改造现用线材压接机。

— 单一模腔需兼容多种端子样式的混批生产。

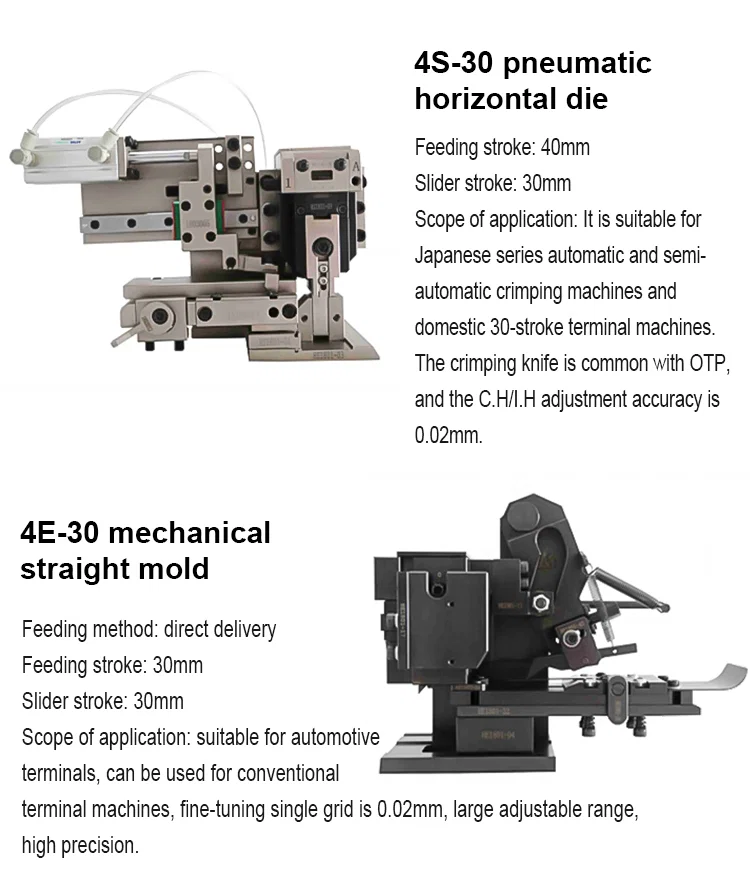

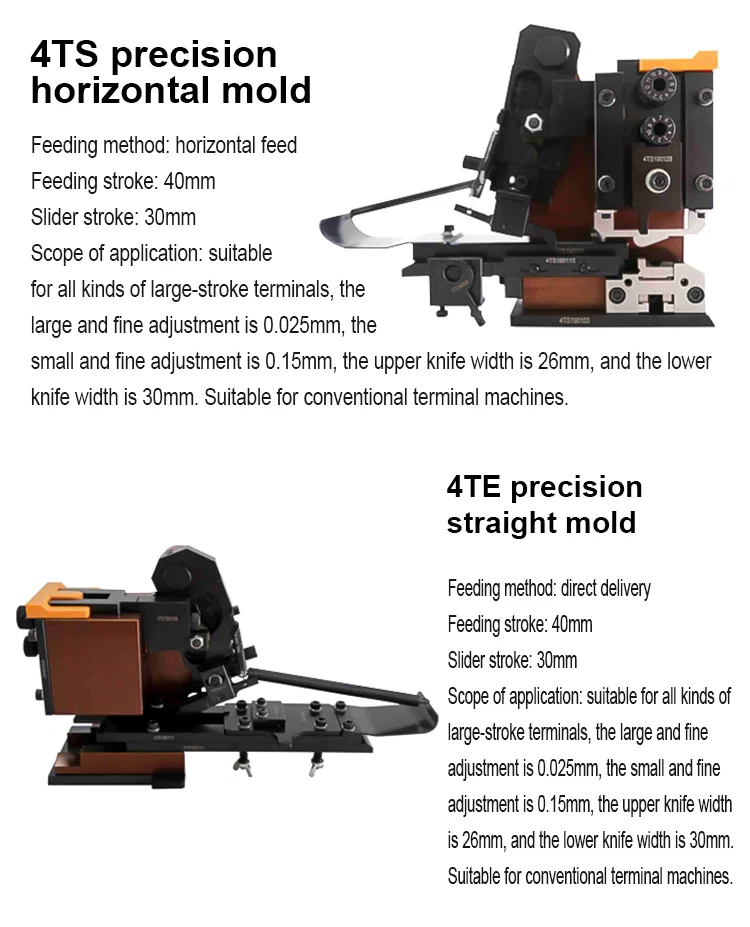

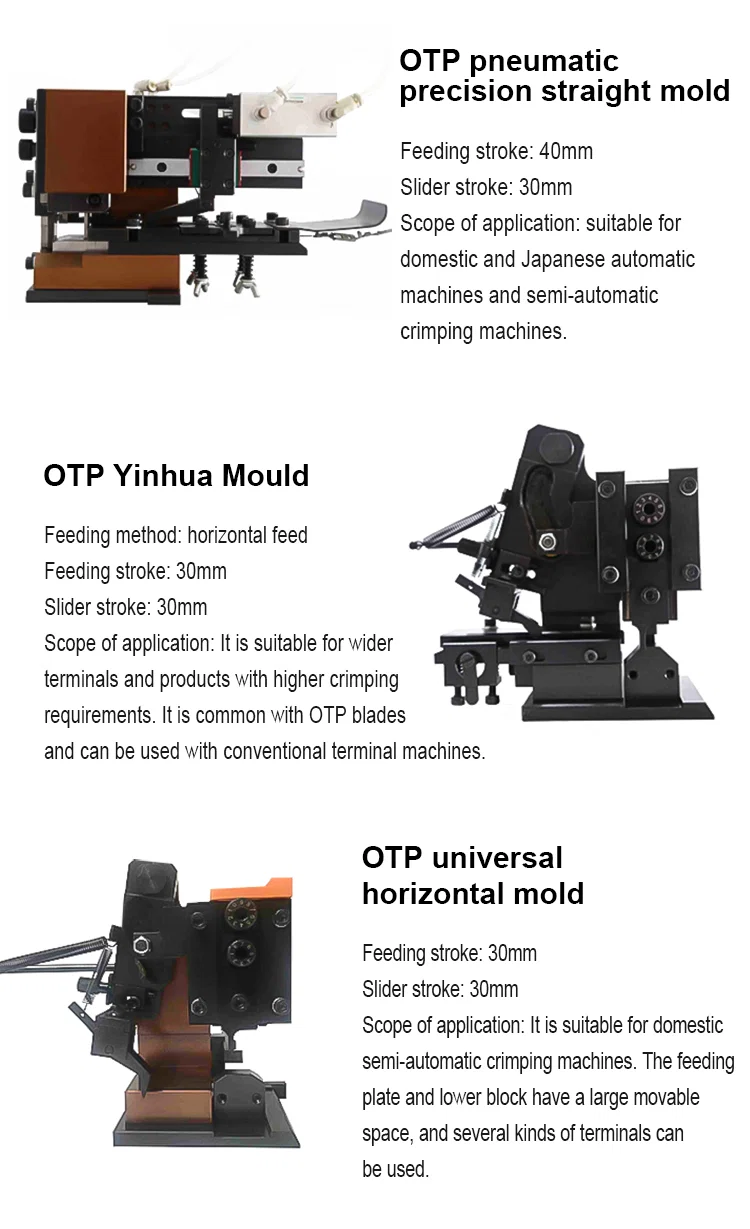

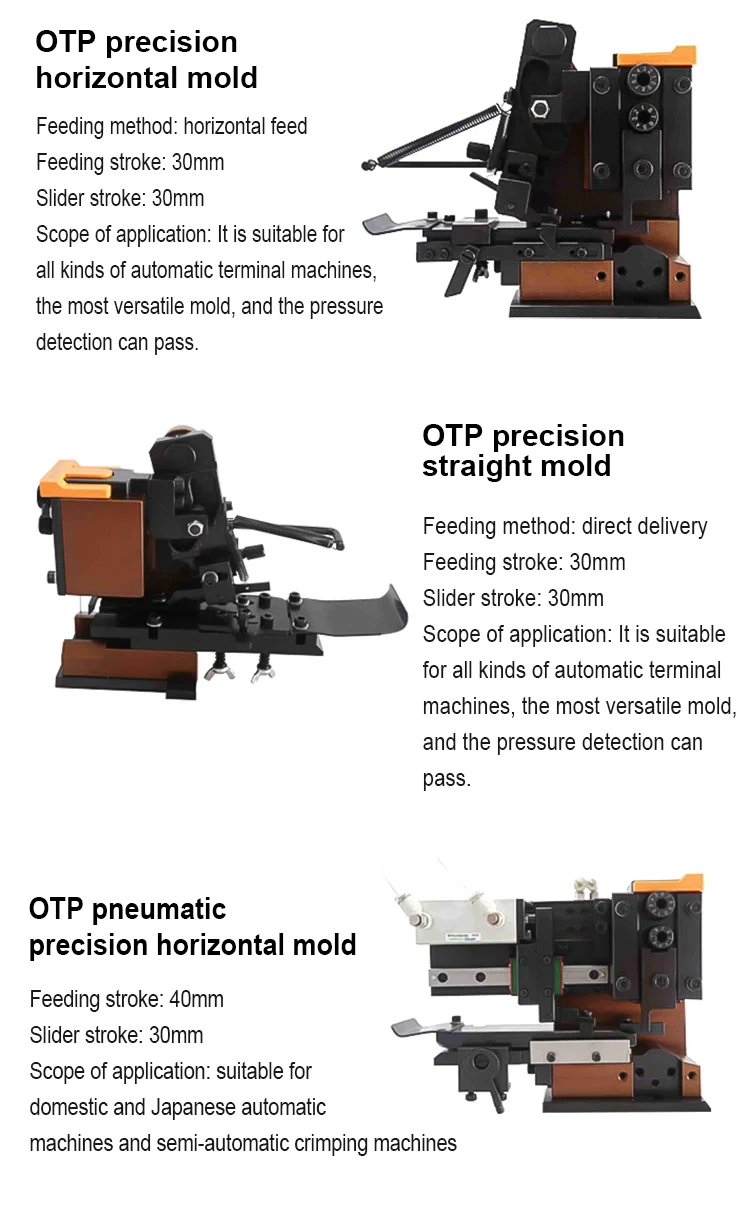

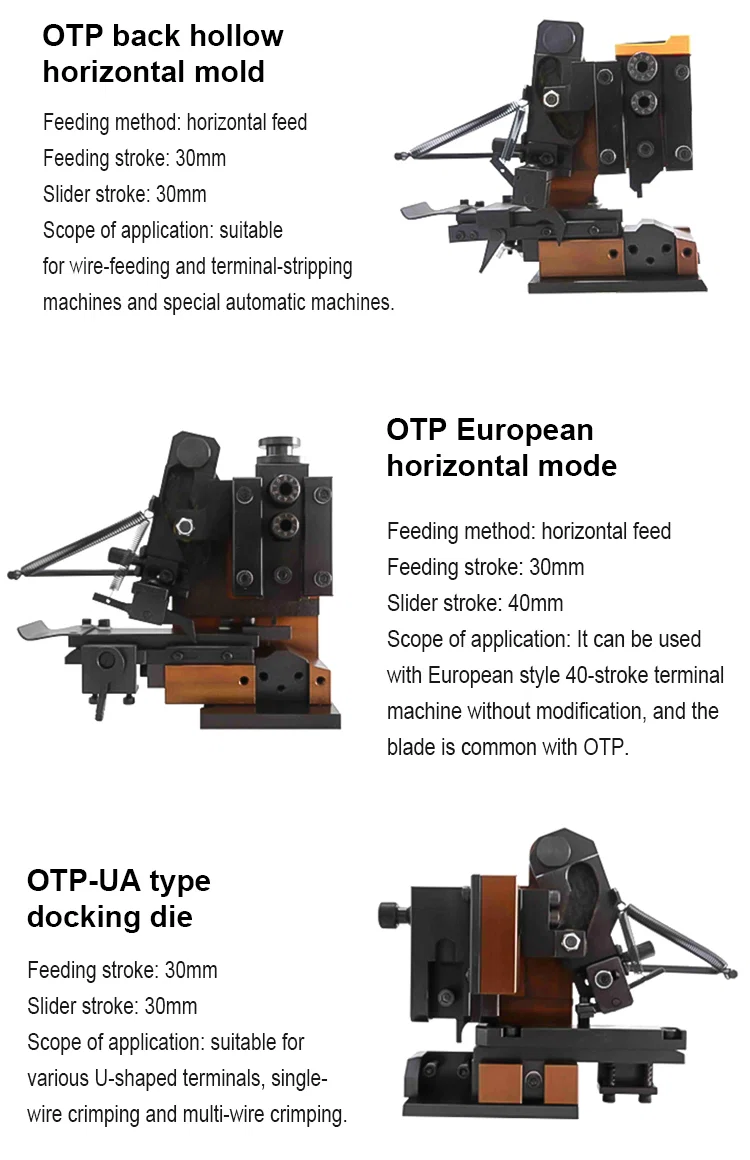

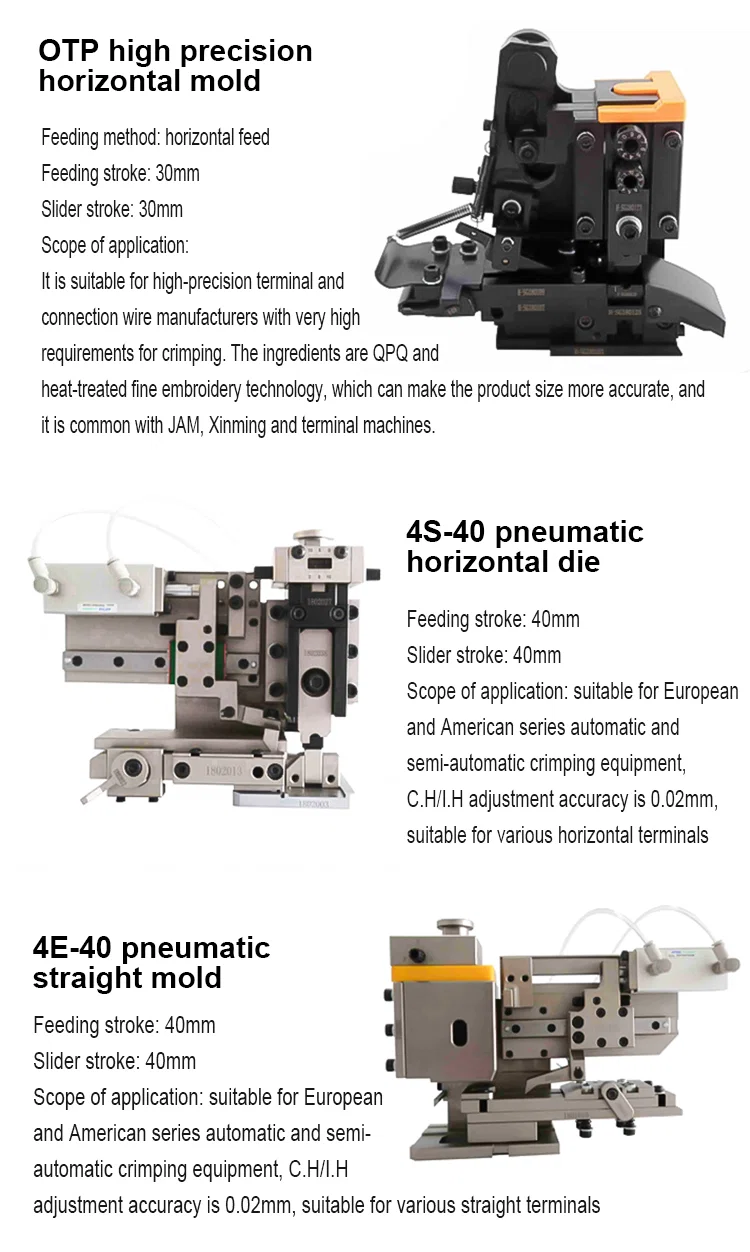

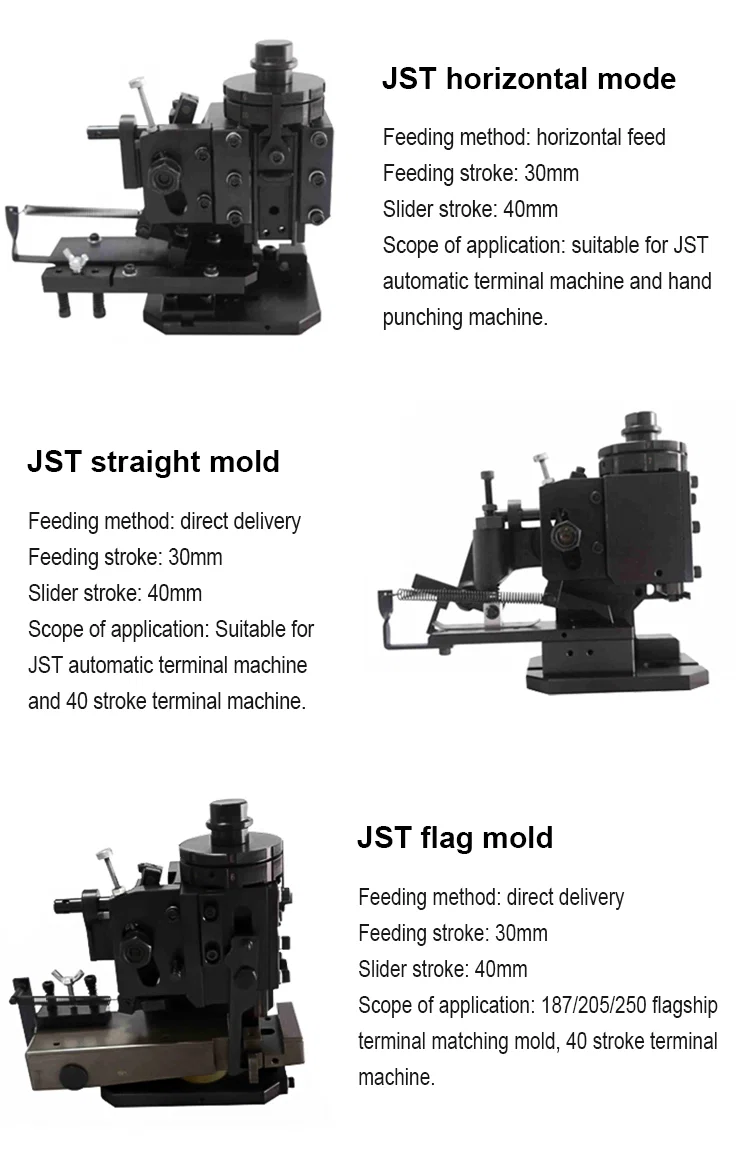

OTP 高精度卧式模具、4S-40 气动卧式模具与 4E-40 直型模具用于端子压接的 4S-30 气动卧式模具与 4E-30 机械直型模具黑色外观的 JST 卧式、直型与旗型端子模具4TS 精密卧式模具与 4TE 精密直型模具OTP 精密卧式、OTP 精密直型与气动卧式模具OTP 气动直型模具、Yinhua 模具与通用卧式模具OTP 后空卧式模具、欧式卧式与 UA 对接模具
