半自动焊锡机用户手册 | 技术规格与操作指南

2. 技术参数

工作电压	AC 220V / 50Hz
工作气压	2.5 - 4 kg/cm²
额定功率	150W
重量	20 kg
外形尺寸	470 x 400 x 370 mm（宽 x 深 x 高）
工作环境	正常室温
维护	日常维护

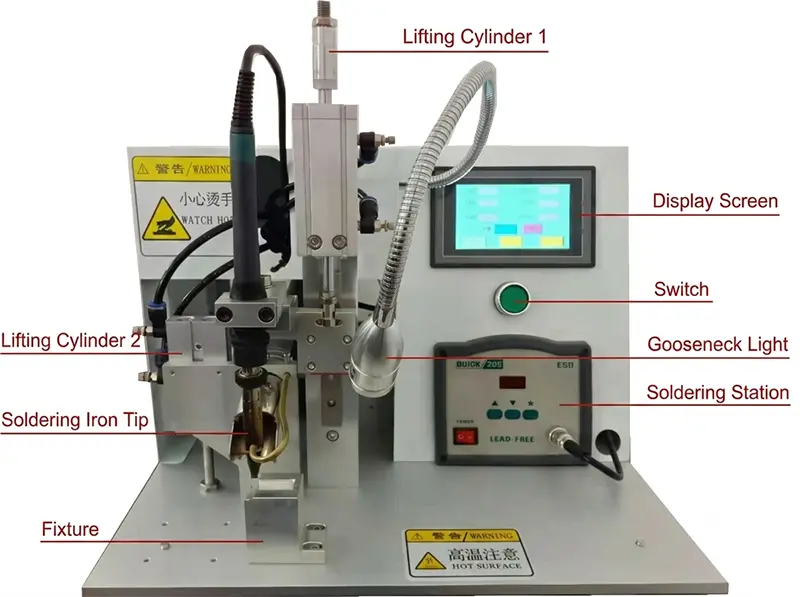

4. 功能简介
4.1 升降气缸1 - 烙铁高度
调节烙铁头的焊接高度。旋转气缸顶部的螺母，可控制烙铁头的下行行程。
4.2 升降气缸2 - 焊丝送丝高度
控制焊丝的下行高度。调节气缸底部的螺杆，可设置所需的送丝位置。
4.3 控制显示屏
数字显示屏允许您配置以下参数：
送丝量：每个循环送出的焊丝长度。1000 = 1mm，10000 = 10mm，以此类推。
收丝量：焊接完成后焊丝回缩的长度。此为出厂设置，不建议调整。
送丝速度：焊接过程中焊丝送出的速度。
焊接时间：每个焊接循环的持续时间（以秒为单位）。
回缩延时：每个焊接循环后焊丝回缩前的延迟时间，确保为下一个循环正确定位（以秒为单位）。
吹气时间：每个焊接循环后，压缩空气吹走烙铁头上多余的焊渣，以确保后续操作清洁（以秒为单位）。
4.4 205高频焊台
焊台具有直观的温度控制功能：
▲：升高温度
▼：降低温度
* ：确认/进入设置
5. 使用前注意事项
在操作机器前，请遵守以下安全注意事项。
仔细检查设备，确保其处于良好状态且所有附件齐全。
每次只能由一名经过培训的操作员操作设备。
操作员在独立操作机器前必须接受适当的培训。
确保工作区域清洁、干燥且通风良好。
操作期间或操作结束后，请勿触摸烙铁头，以免烫伤。
不使用时或维护期间，请断开电源和气源。
6. 保修政策
本产品在以下条件下享受保修服务。在下列情况下，将不提供免费保修服务。如需维修，将收取相应的材料和人工费用。
产品已超过保修期。
无法提供送货单或保修卡。
因未按本手册说明进行正确使用、维护或保养而造成的损坏。
因未经授权的人员擅自拆卸、不当维修或改装而造成的损坏。
因运输、跌落或其他非制造商或授权经销商原因造成的损坏。
因不可抗力事件（如雷击、火灾、地震、洪水等）造成的损坏。
因买方自身行为或第三方造成的损坏。
烙铁头为易耗品，不在保修范围内。
