AT-101手持式胶带缠绕机用户手册
T-101手持式胶带缠绕机，用于电缆和电线束捆扎。4档变速齿轮，4000mAh锂电池，支持10-25mm PVC/法兰绒/布基胶带。便携设计，可选配脚踏开关，续航5小时。
使用本机前，请仔细阅读本说明书以确保安全操作！

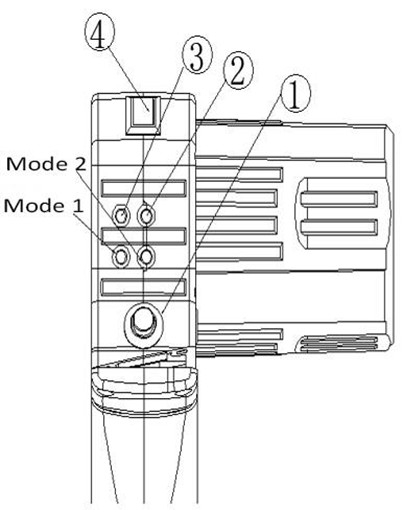

1. 按钮与操作模式
AT-101 手持式缠膜机配备简洁的控制面板，包含以下按钮：
按钮概览
1. 刹车按钮
2. 减速按钮 "-"
3. 加速按钮 "+"
4. 电源总开关
速度共有5档，可根据实际操作和生产需求进行调整。
驱动部分
按下刹车按钮可刹车，蓝色指示灯常亮。如需取消刹车，轻触刹车按钮即可。
按下电源总开关，机器待机时绿色指示灯亮起。
操作模式
模式一：双击开关按钮运行，松开后单击一次停止运行。
模式二：单击开关按钮开始运行，松开后自动停止。

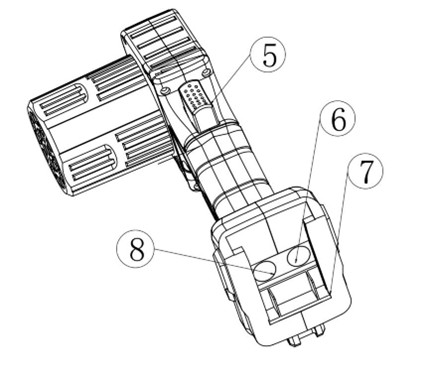

2. 控制面板详情
5. 启动/停止开关
6. 电源适配器插孔
7. 2000mAh 锂电池插针
8. 脚踏开关插孔
机器待机且绿色指示灯常亮时，双击启动/停止按钮即可开始运行。再次按下按钮时，飞轮缓冲一圈后停止工作，机器返回待机状态。
如需手动转动飞轮，需按下刹车按钮，当蓝色和绿色指示灯均常亮时可转动。

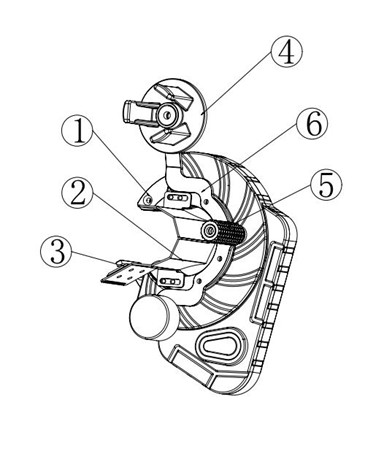

3. 传动部分
组件概览
1. 飞轮
2. 刀座"C"形固定板
3. 刀座
4. 胶带轮
5. 滚轴
6. 胶带轮固定板
刀座"C"形固定板、刀座、胶带轮、滚轴和胶带轮固定板均固定在飞轮上。
电机的旋转运动通过传动部分的齿轮形成，旋转运动以飞轮中心为旋转中心。
刀座安全
刀座内藏有隐藏刀片，可有效防止操作人员因误触造成伤害。
胶带安装
胶带轮用于安装胶带，胶带穿过刀座固定板，经过滚轴放置在刀座上。
安全注意
工作时请勿触碰胶带轮。
始终与胶带轮保持60厘米以上的安全距离。

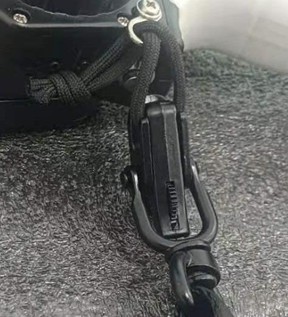

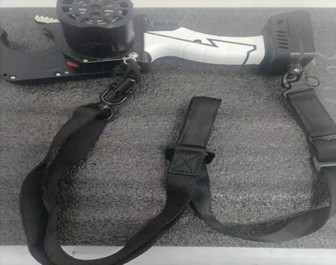

4. 肩带安装
向上滑动并松开锁扣以取下腕带。
向下滑动并锁定以安装。
拉动腕带进行安装和拆卸。

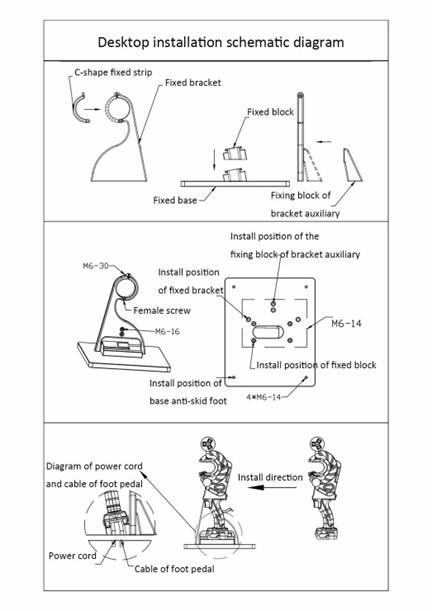

5. 整体示意图
6. 注油维护
定期向注油口加注润滑脂，以保持最佳性能。
注意：
• 注油时请关闭电源。
• 注油间隔：每月2毫升。
7. 技术参数
|
规格 |
详情 |
|
缠膜机尺寸（不含电池） |
110 毫米 x 160 毫米 x 360 毫米 |
|
缠膜机重量 |
约 1 公斤 |
|
桌面底座尺寸（不含支架） |
250 毫米 x 300 毫米 x 280 毫米 |
|
桌面底座重量 |
约 5 公斤 |
|
电池规格 |
4000mAh 锂电池 |
|
电池电压 |
10-21V - 4.0A |
|
电池放电时间 |
约 5 小时 |
|
电池重量 |
约 0.6 公斤 |
|
缠膜速度 - 1档 |
150 转/分钟 |
|
缠膜速度 - 2档 |
200 转/分钟 |
|
缠膜速度 - 3档 |
350 转/分钟 |
|
缠膜速度 - 4档 |
500 转/分钟 |
|
胶带宽度 |
10-25 毫米 |
|
胶带最大外径 |
110 毫米 |
|
胶带内径 |
38 毫米（其他尺寸可定制） |
|
胶带类型 |
PVC胶带、绒布胶带、布基胶带等 |
|
适用缠膜范围 |
5 毫米 - 30 毫米（建议25毫米及以下） |
|
序号 |
项目 |
单位 |
数量 |
|
1 |
AT-101 整机 |
|
1 |
|
2 |
4000mAh 锂电池 |
个 |
1 |
|
3 |
锂电池充电器 |
个 |
1 |
|
4 |
注油注射器 |
个 |
1（含20ml润滑油） |
|
5 |
桌面组件（含工具包） |
套 |
1（可选） |
|
6 |
电源适配器 |
个 |
1（可选） |
|
7 |
脚踏开关 |
个 |
1（可选） |
