计米裁切绕线扎带机 线径2-5mm 长40m WPM-CPRT-02TH

📅 2025-04-25 👁️ 982
  • 产品型号: WPM-CPRT-02TH

  • 规格参数

    适用线径: 2-5mm
    切割长度: 3-40m
    切割线长度精度: ±2mm/m
    圆带外观: 单/双扎带,分叉端,端部,对角线边
    圆圈内径: 300-400mm(可调)
    捆扎直径: ≤40mm
    脱屑模式: 两端
    完全脱屑头尾剥皮长度: 20-50mm(可调)
    头部固定长度: 250-300mm(可调)
    尾长: 300-400mm(区间内随机值)
    生产效率: 180-300pcs/H(2-40m)
    适用绑扎带: 涂层铁芯≤ 7.5kg/卷
    电源: 国标220V/50Hz
    机器功率: 4.5kW/H
    机器尺寸: 约2500L*1100W*1850Hmm
    机器重量: 约1000kg
  • 立即询价

WPM-CPRT-02TH 对 2-5 mm 线材完成裁切、两端剥皮与双道扎带,长度范围 3 m 至 40 m。切割精度为每米 ±2 mm,剥皮长度可在 20 mm 至 50 mm 间调整,成圈内径 300-400 mm,随后以双道扎带收口。

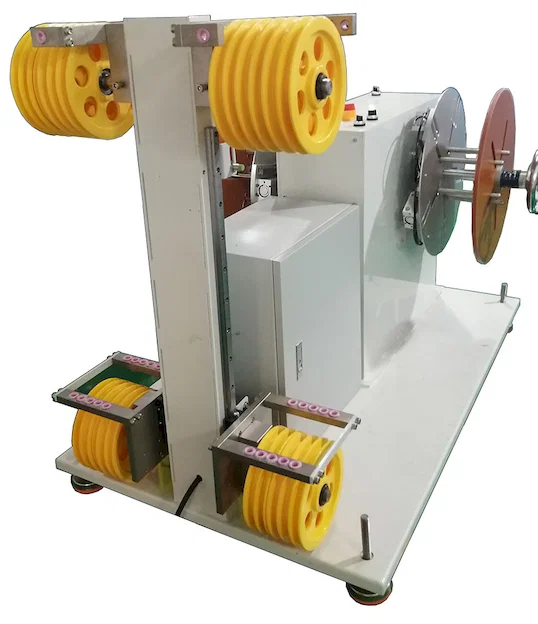

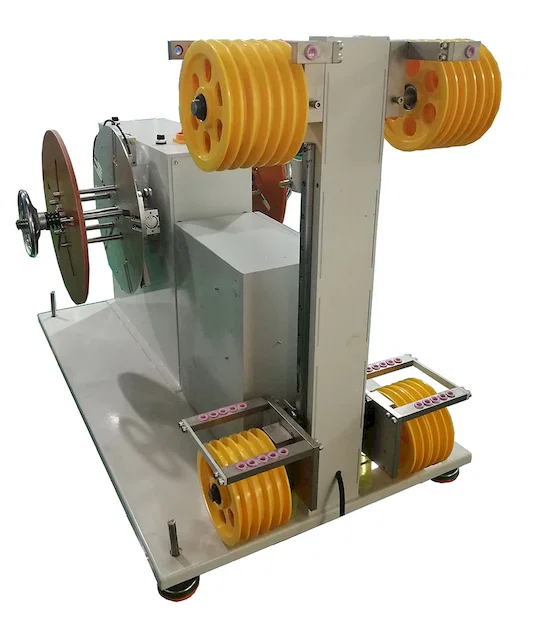

长线误差并非只来自刀具:电缆从线盘上以不均匀张力拉出,40 m 走完后实测会偏短;这样大的线圈在手工扎带时也保不住形状。本机先由绞盘轮与张力摆杆储线再成圈,长度在受控张力下计量,两道扎带在线圈仍在成型模具上时完成。两端剥皮在扎带前完成,因此尾端保持在设定位置。

它是本组的长线机型:40 m,其他成圈机上限定为 10-25 m,线圈最大、内径 300-400 mm,长度公差也最严,为 ±2 mm/m。它同时是最重的机型,约 1000 kg,也是本组唯一在此长度下把双端剥皮与双道扎带合为一体的设备。因此产能降至 180-300 pcs/h,每个循环处理的都是长而重的线束。

主要特点

1. 切割长度 3-40 m:长线一次成型,无需用短段拼接。

2. 每米 ±2 mm:在绞盘与张力摆杆送线下,全长 40 m 范围内张力受控、长度稳定。

3. 线圈内径 300-400 mm 可调:大圈,适合不允许紧密弯折的电缆。

4. 双道扎带,扎带 ≤40 mm:每圈两道,在线圈仍在成型模具上时完成。

5. 两端剥皮 20-50 mm 可调,且在扎带前成型而非之后。

6. 4.5 kW 下产能 180-300 pcs/h:节拍由长度决定,2500 x 1100 x 1850 mm,约 1000 kg。

技术参数

参数规格
型号WPM-CPRT-02TH
适用线径2-5 mm
切割长度3-40 m
切割精度±2 mm/m
生产效率180-300 pcs/h
头尾剥皮长度20-50 mm,可调
扎带直径≤40 mm
圆环内径300-400 mm,可调
电源220 V / 50 Hz
功率4.5 kW
机器尺寸(长×宽×高)2500 长 x 1100 宽 x 1850 高 mm
重量约 1000 kg

应用范围

— 工地延长线:10-40 m 电源电缆两端剥皮并成圈,供施工使用。

— 潜水泵与电机引线:长线剥出尾部,绕成大圈。

— 临时配电:活动与车间用线按长度裁切、剥皮并双道扎带。

— 农业与户外设备线:2-5 mm 长线成束,便于运输。

— 工业安装电缆:按施工单预裁长线、剥皮,按圈计数包装。
