气动金属线弯钩机 1-6mm² U形圆钩成形 JW-ST02

📅 2025-04-26 👁️ 2,071
  • 产品型号: JW-ST02

  • 规格参数

    线径范围: 1-6平方
    弯曲形状: U形,圆形
    控制方式: 触摸开关
    显示方式: 数学显示
    驱动方式: 气压阀
    加工类型: 圆弧,半圆弧
    适用材料: 电线,铁丝,金属丝
  • 立即询价

JW-ST02 在一个循环内将 1-6 mm2 金属线弯制成钩形、U 形、整圆、圆弧与半圆弧。成形头为气动驱动,弯曲参数在触摸屏上输入,工作压力由机身侧面的阀与压力表设定。

在销柱胎具上手工弯制,每次半径都不一致,通常还需第二道工序收口。此处气动头在一次行程内将线材沿模具弯制成形,工件直接成形出机;弯曲参数以数值输入触摸屏,下一批按同一组数值设定,无需对着样件比照。

该机只做弯曲:不裁断、不剥皮、不校直,因此区别于 JW-ST03 剥线机与 CT01 钢丝绳切断机。在本系列中,它用于耳环、S 形钩与线材提手,而非线端准备。

主要特点

1. 线径 1-6 mm2,涵盖五金件用铁丝与有色金属线。

2. 一个循环成形 U 形、圆形、圆弧与半圆弧,无需二次收口。

3. 触摸屏数值输入弯曲参数,重复订单直接调用而非试弯重设。

4. 气动成形头配压力阀与压力表,按线径设定压力而非凭手感。

5. 顶板配红色急停按钮,可调脚杯用于不平台面找平。

6. 模具块凹装于拉丝不锈钢面板之后,线材在台面高度送入,成形件直接落下。

技术参数

参数规格
型号JW-ST02
设备类型气动弯钩弯圈机
线径范围1-6 mm2
弯曲能力U 形、圆形、圆弧、半圆弧
操作方式一次成形
控制触摸开关,数字显示
气动系统气压阀配压力表
适用材料铁丝、金属线及各类线材

应用范围

— 五金厂:铁丝弯制 S 形钩与耳环,一次成形。

— 展示与货架:洞洞板与货架系统的线钩与 U 形支架。

— 线篮与推车生产:气动头弯制提手与边框圈。

— 园艺与围栏:包塑线的圈端与圆弧段。

— 服装辅料:衣架与展示架的钩环线件。

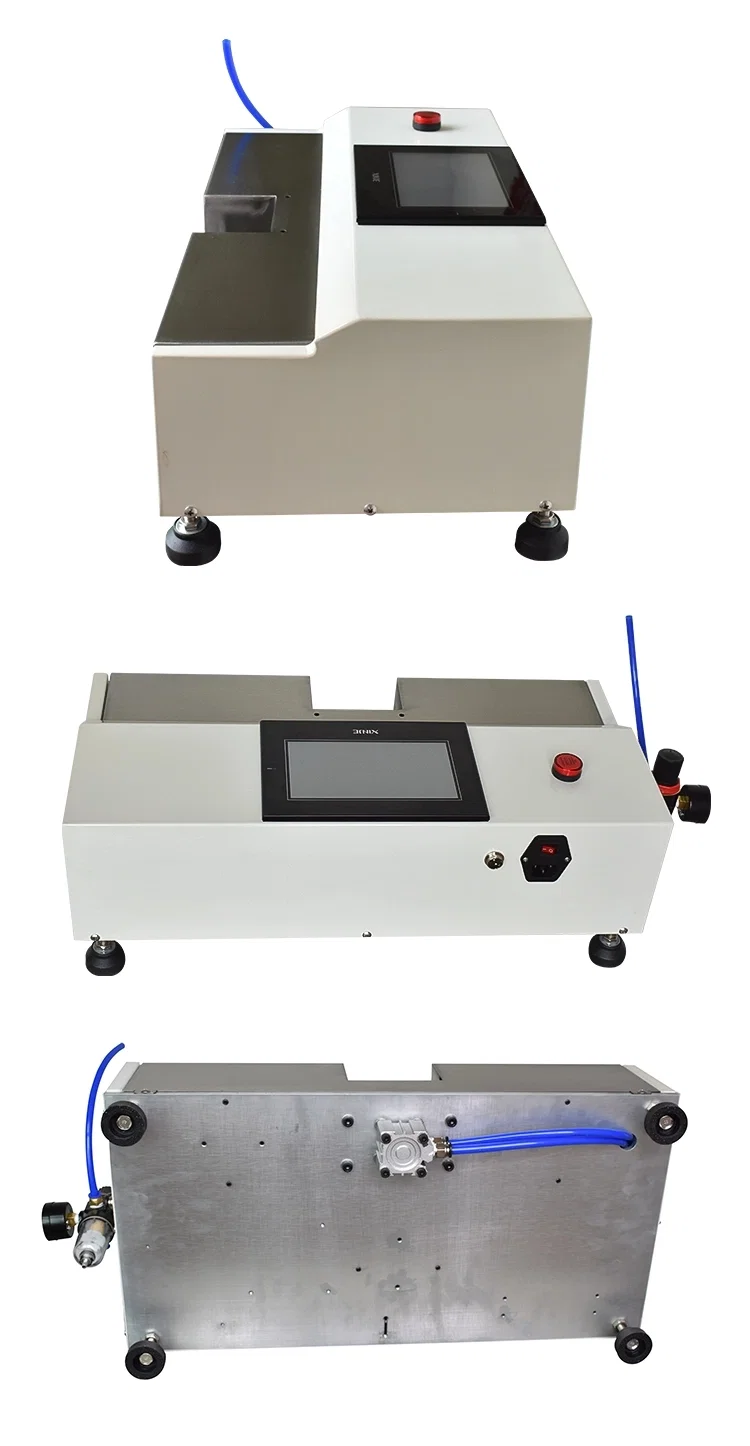

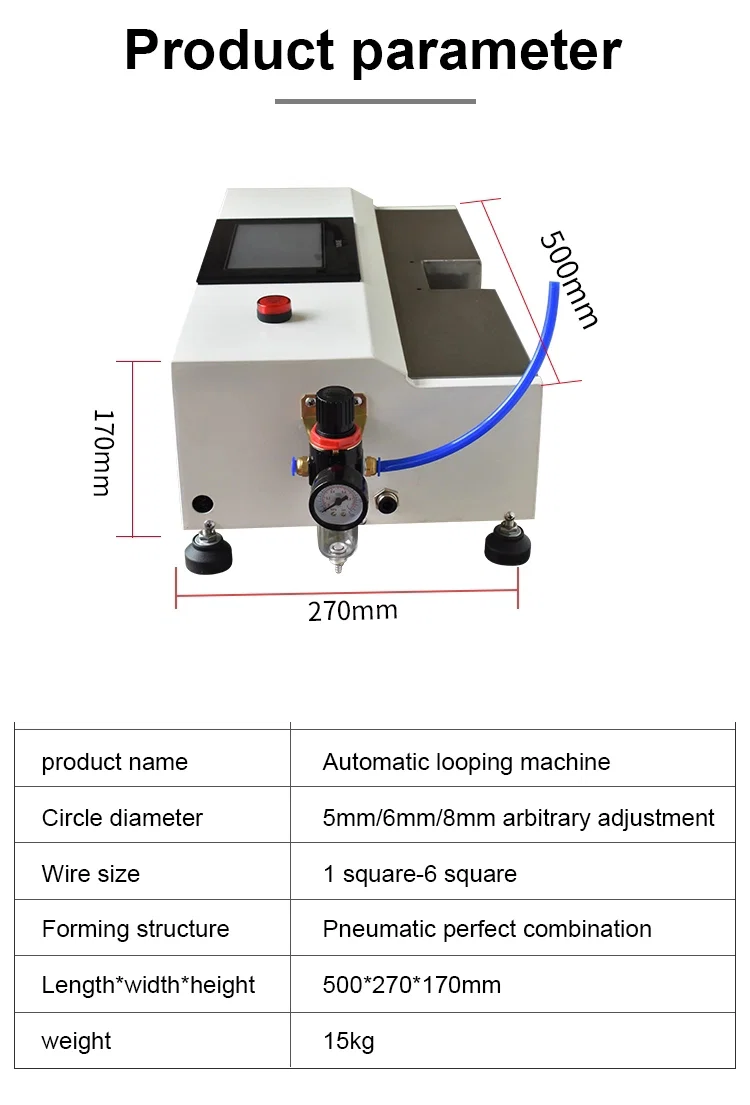

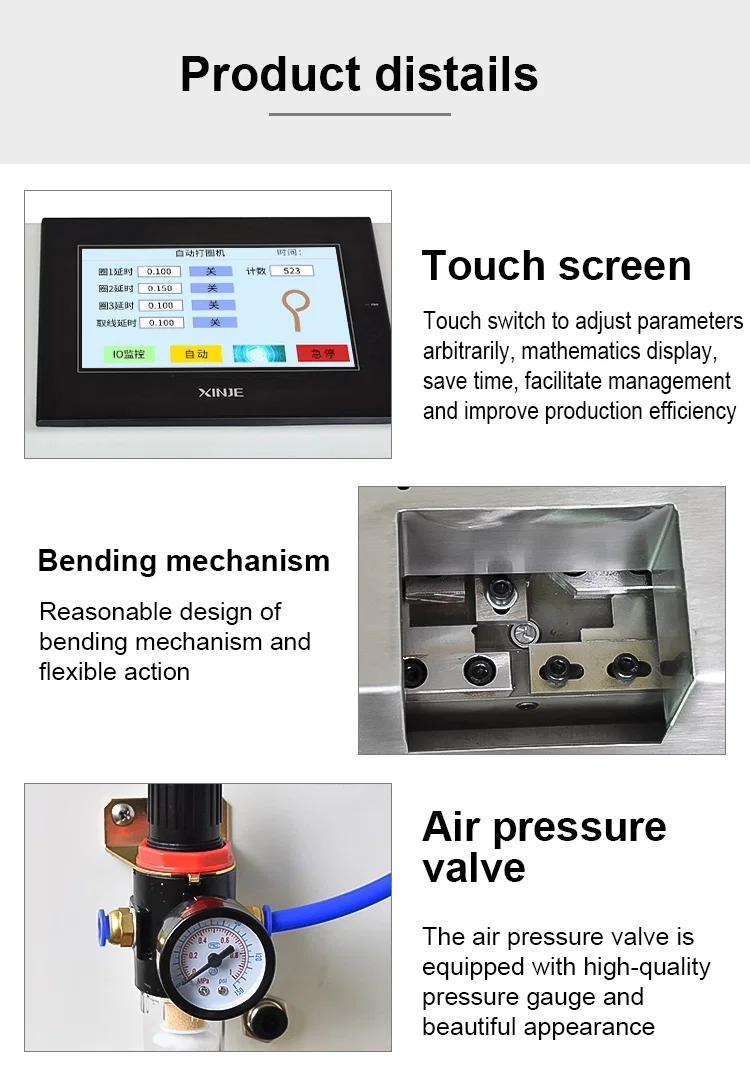

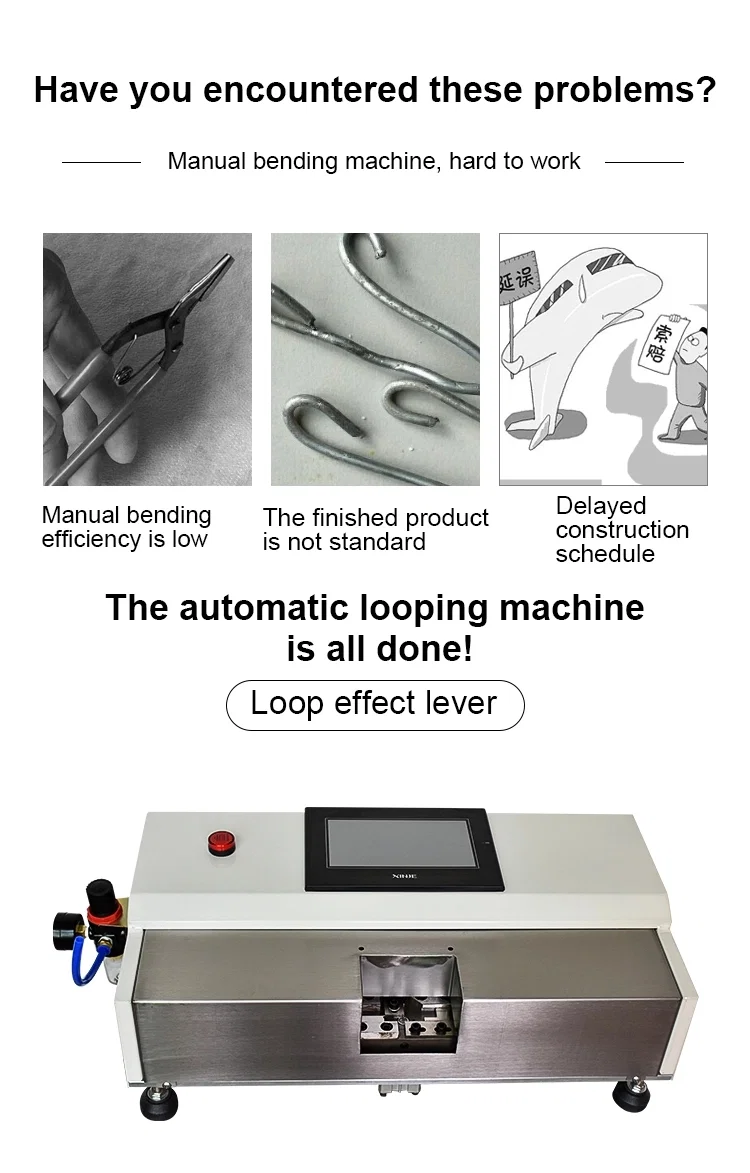

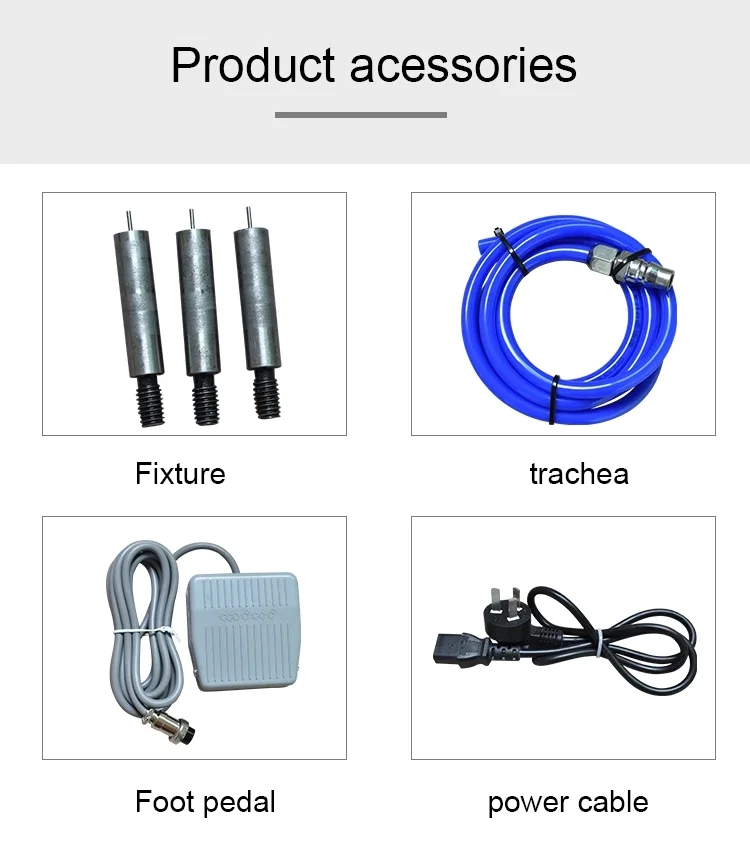

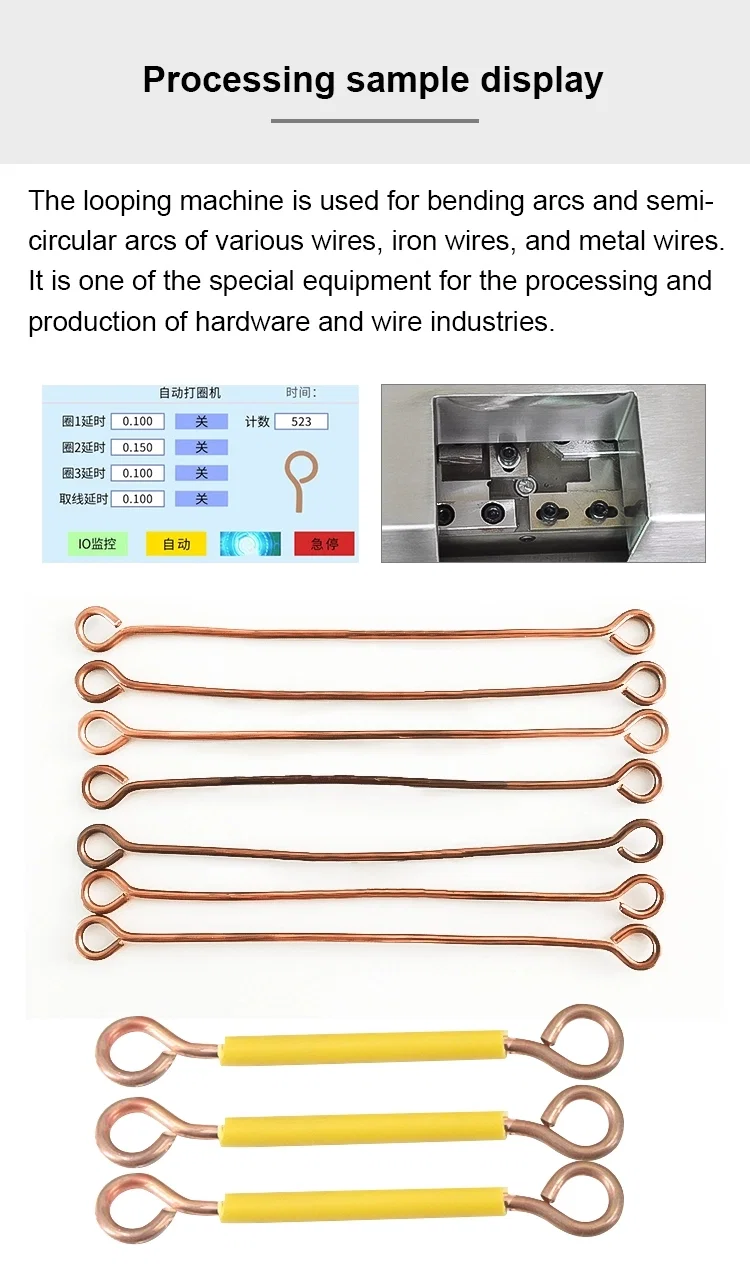

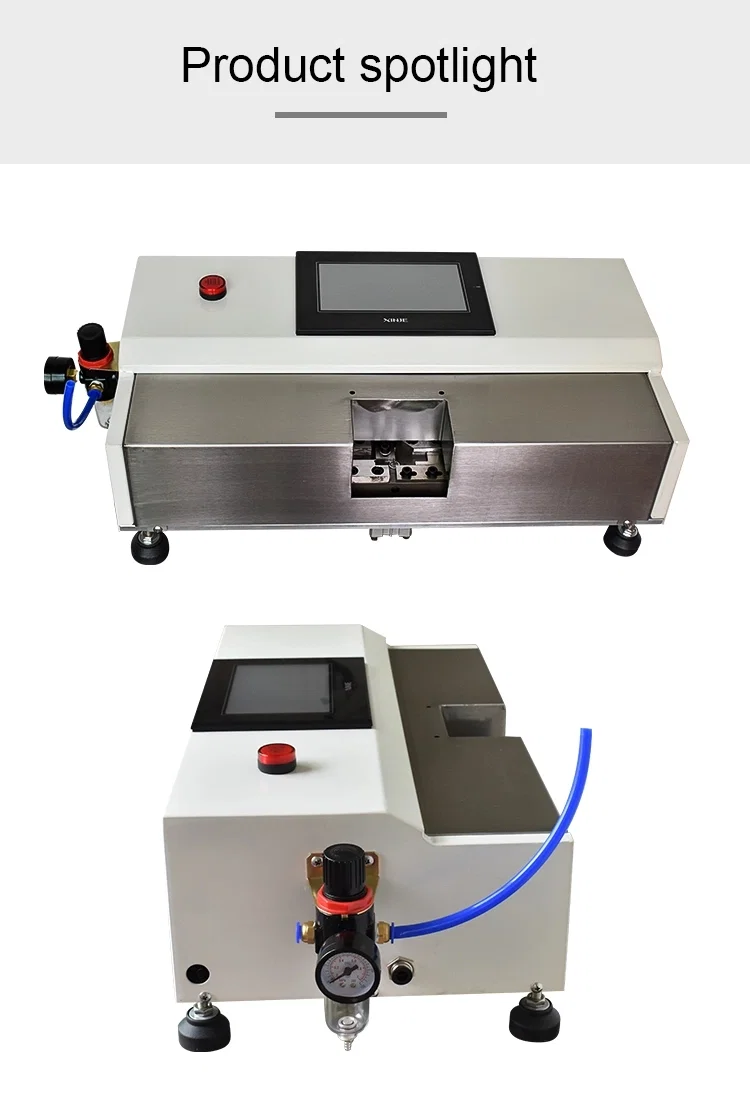

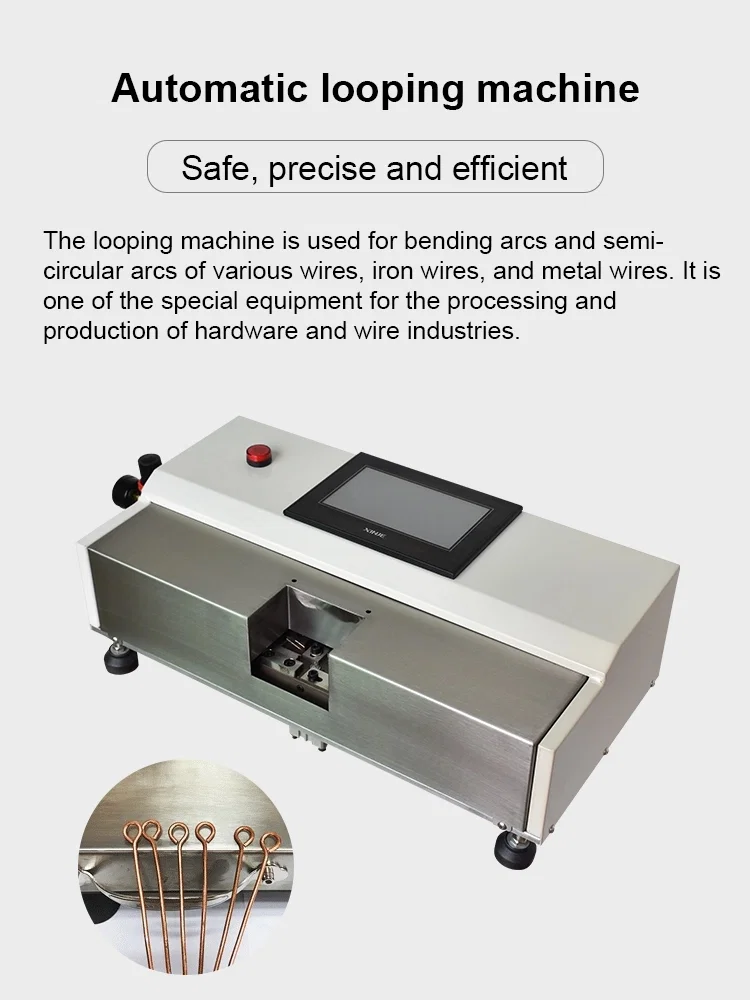

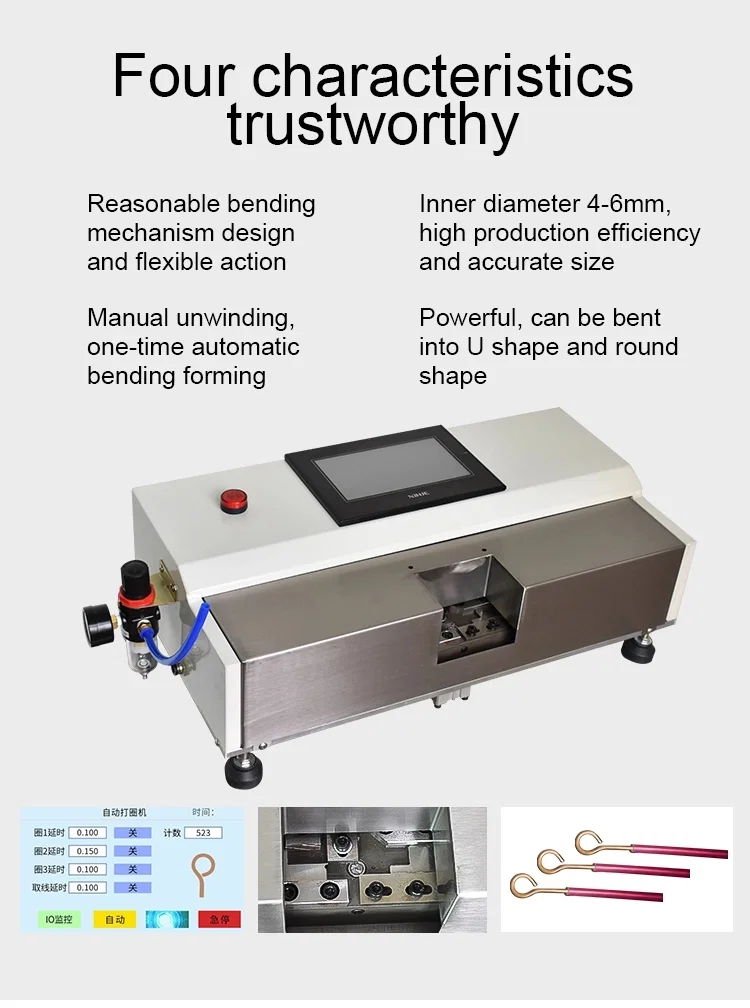

自动弯圈机,配触摸屏、红色按钮与弯圈铜线嵌图自动弯圈机与手工弯钳及不良弯形对比弯圈机弯曲机构,附 U 形与圆环样件弯圈机 500x270x170mm 尺寸,附气动调压阀与参数表样件:两端弯圈的铜线与黄色套管圈触摸屏、弯曲机构与气压阀特写小型自动弯圈机正视图与后视图弯圈机顶部、侧面与底座视图,显示气路走向配件:三个胎具、蓝色气管、脚踏开关与电源线
