手持式捻线机 单手圆柱机身 透明护罩 WPM-NX3612AJ

📅 2023-01-05 👁️ 2,705
  • 产品型号: WPM-NX3612AJ

  • 规格参数

    工作电压: 220V
    功率: 500W
    捻线速度: 3000转/分钟
    适用线径: 0.5-6mm
    重量: 1.2kg
    尺寸: 250x80x50mm
  • 立即询价

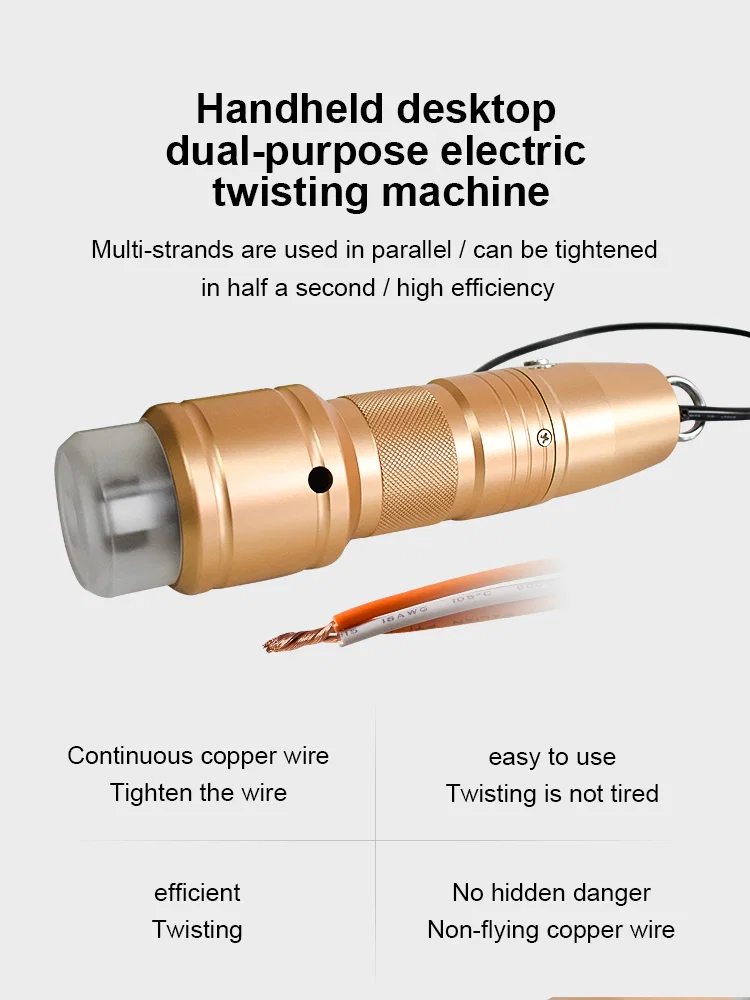

WPM-NX3612AJ 是线束加工中用于成型绞线的手持式扭线工具。电机置于圆柱形机身内,可单手握持,扭线头位于前端透明护罩之后。工作电压由外部电源适配器提供,手柄端仅接低压线。

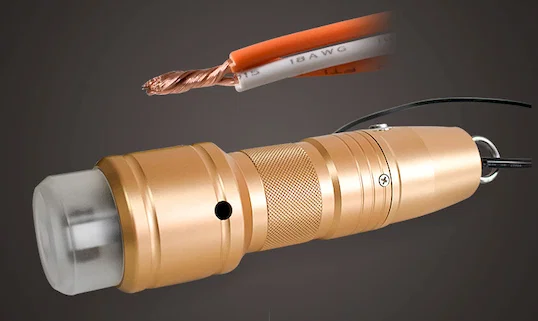

用电钻夹头绞线节距不均,还会把电钻拖离台面;手工绞线则每根线节距不同,做几百根后速度明显下降。NX3612AJ 由前端扭线头完成绞合,操作员送入两根芯线后放开即可,节距由机头运转时间决定,而非手腕动作。图示样品为 18 AWG 两芯线。

本系列的台式剥线机(WPM-6P、WPM-02A、WPM-680B)用于去漆,不具备绞线功能。WPM-5-40 压接机在剥线与压接节拍中包含绞线工序,但线材须送至设备工位。NX3612AJ 面向已切断、不便送至台式设备的线材,作为手持工具使用。

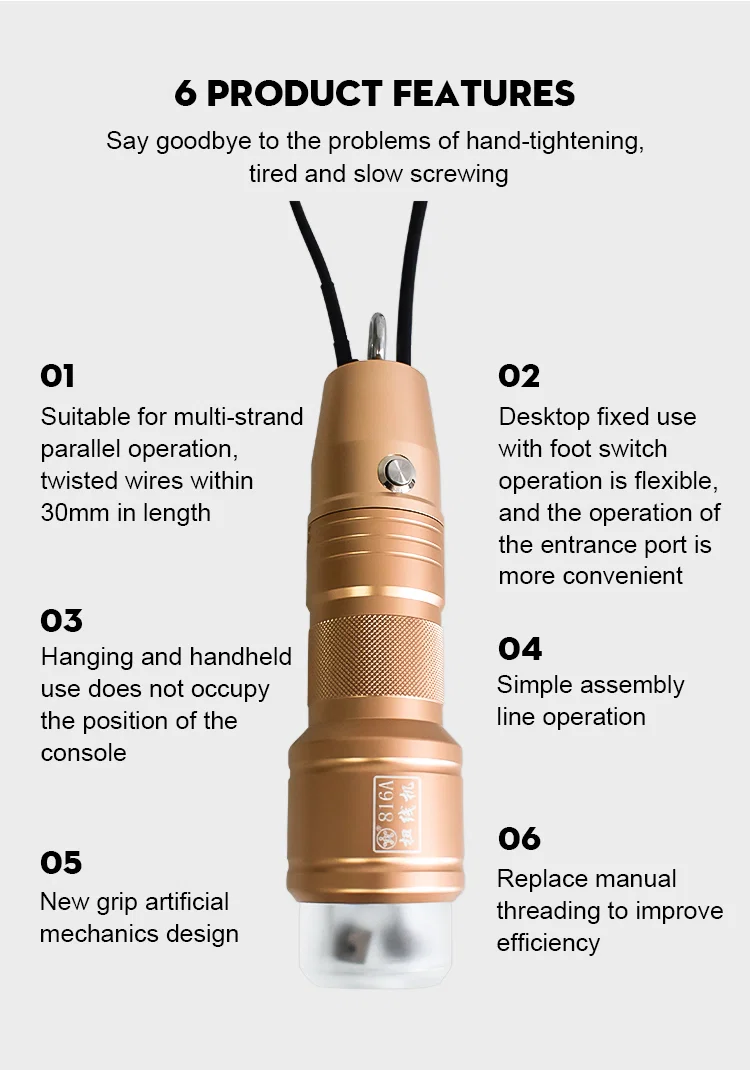

主要特点

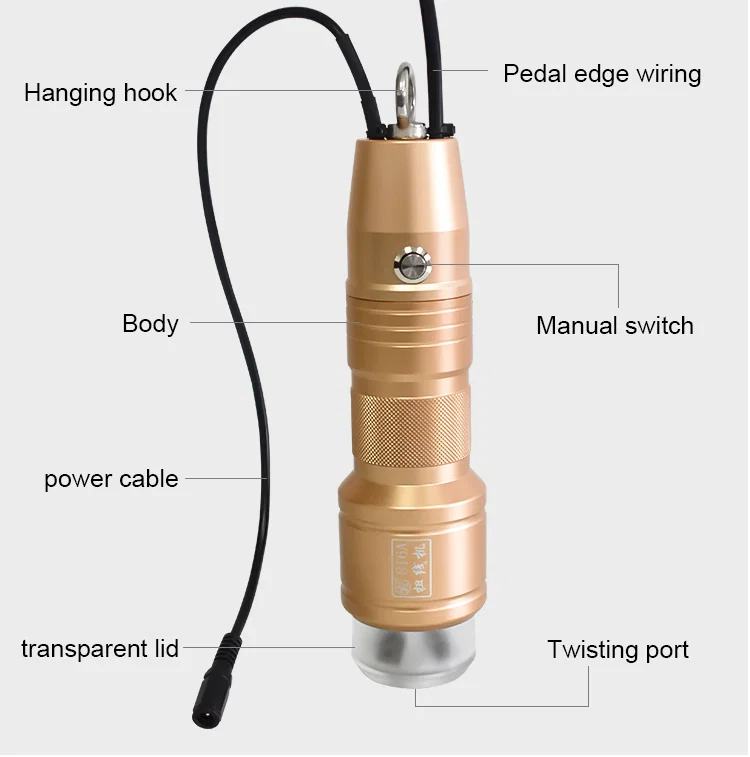

1. 形态:单手圆柱形机身,中段滚花,电源线由后盖引出

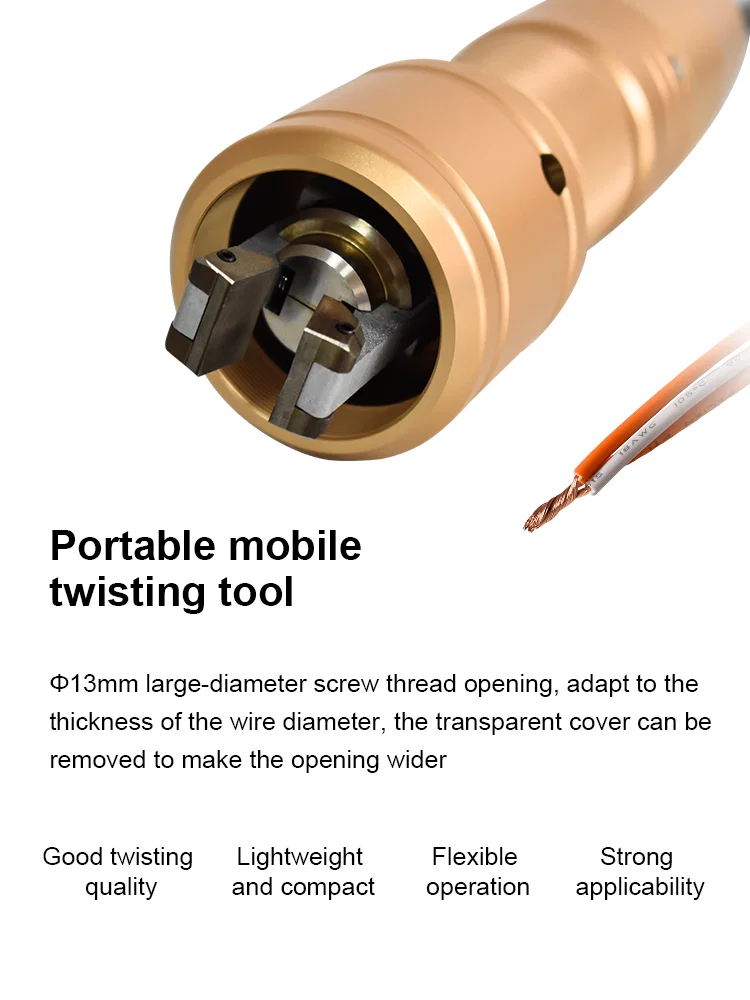

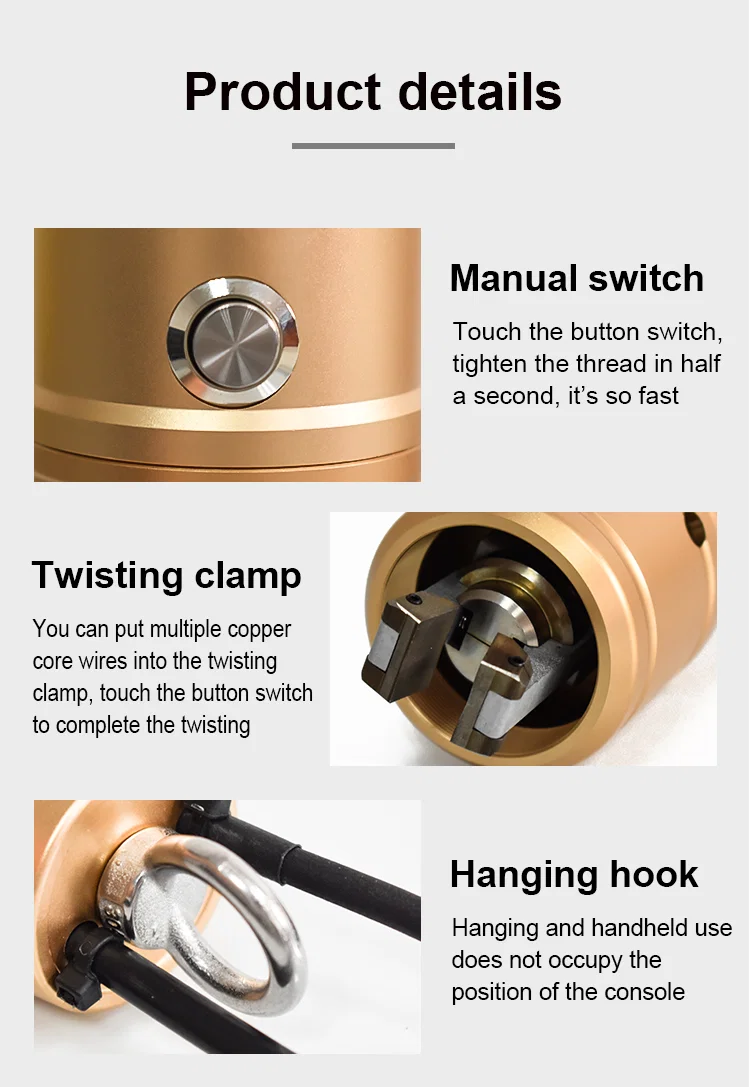

2. 扭线头:装于前端透明护罩后,绞合过程可见,操作员可在所需圈数处停止

3. 供电:工作电压经外部适配器提供,手柄端不携带市电线路

4. 适用示例:如图示 18 AWG 两芯线,即控制与传感器线束分支常用规格

5. 前端结构:螺纹盖固定扭线头,旋下即可换头与清洁

6. 机身:阳极氧化铝筒体,出线口无塑料外壳开裂问题

技术参数

参数规格
型号WPM-NX3612AJ
设备类型半自动手持式扭线机
操作方式手工送线,电机驱动绞合
工作电压外接电源适配器
驱动方式手柄内置电机
机身阳极氧化铝筒体
握持部位中段滚花
适用示例线材18 AWG 两芯线

型号对比一览

WPM-NX3612AJ 为半自动手持式扭线机,适用于多芯软线,由 24 V DC 适配器驱动。可处理 10–20 mm 线芯,进线孔径 8 mm 与 12 mm,支持手动或脚踏启动。

参数WPM-NX3612AJ
工作电压DC 24 V

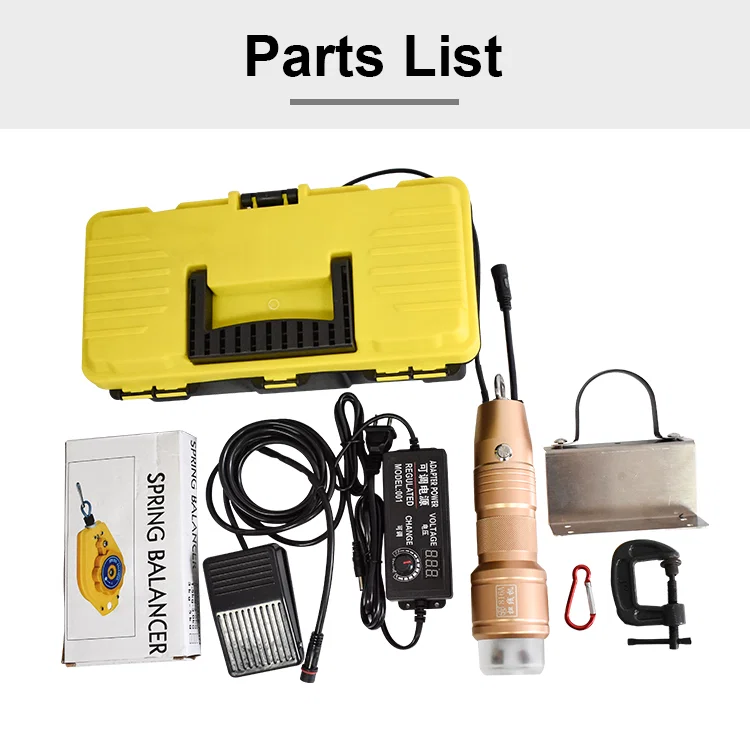

电源适配器输入 AC 100–240 V 50/60 Hz,输出 DC 24 V
机器尺寸(长×宽×高)长 248.0 mm,最大外径 51.0 mm
重量535.0 g
线缆长度1.2 m + 2.0 m(线缆 + 延长线)
脚踏开关线长2.0 m
进线孔径8 / 12 mm

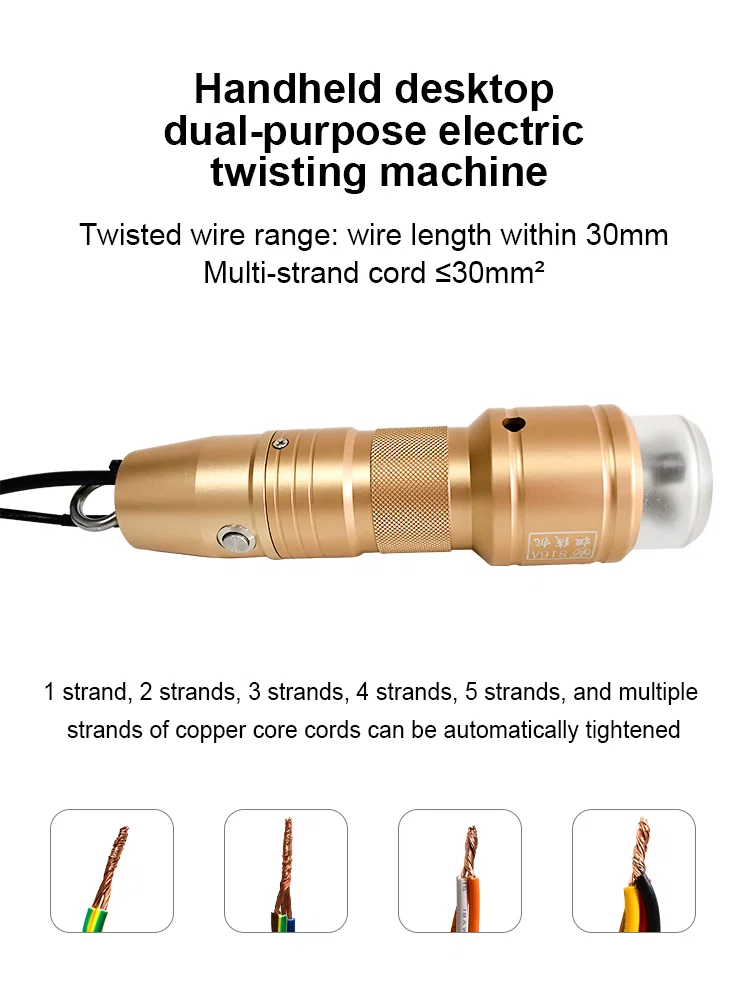

适用扭线多芯软线
线芯长度10–20 mm
最大截面积4.0 mm²
最小截面积0.3 mm²
操作方式手动按压 / 脚踏

应用范围

— 控制与传感器线束:18 AWG 对线,压端子前绞合

— 汽车与摩托车线束:主线束引出的短绞合分支

— 家电内部布线:电机与传感器线在装连接器前绞合

— 安防线材加工:短线对绞

— LED 驱动输出线:连接器灌胶前对电源线绞合
