WPM-YHT3 是一款自动双层剥皮机,适用 2 至 7 mm、2/3/4 芯电缆。切割长度 0.1-99,999.9 mm;外护套前端剥 1-120 mm、尾端剥 1-50 mm;芯线前端剥 0.1-30 mm、尾端剥 2-30 mm。精度 0.01 mm,L = 200 mm 时产能 1,000-2,000 pcs/h,气源 0.8 MPa,功率 300 W。
双层电缆是在一次加工中解决两个问题:外护套须开到正确深度,随后各芯线再按各自深度剥皮;2 至 7 mm 电缆的护套壁很薄,机械限位难以重复。YHT3 将护套深度与芯线深度设为两个独立的 0.01 mm 程序参数,夹紧与剥皮滑座使用 0.8 MPa 气压,剥芯线时护套被固定。刀片为进口钨钢或高速钢。
YHT3 与 WPM-680(281)都用于护套多芯电缆,但线种不同:YHT3 适用 2 至 7 mm、2-4 芯圆电缆,产能 1,000-2,000 pcs/h;680 可加工外径 16 mm、30 mm2,十六轮驱动并配收线装置,产能 2,000 pcs/h。WPM-320(361)是对应的扁平线机型。2 至 7 mm 级圆形双层电缆选 YHT3。
主要特点
1. 2 至 7 mm、2/3/4 芯电缆双层剥皮:外护套与内芯线一次循环完成,每层深度独立设定。
2. 外护套前端 1-120 mm、尾端 1-50 mm,芯线剥 0.1-30 mm 与 2-30 mm,四个参数均为独立程序值。
3. 剥皮精度 0.01 mm:7 mm 电缆护套壁薄,深度以 0.01 mm 递增设定,开口不触及芯线。
4. 切割长度 0.1-99,999.9 mm,从 0.1 mm 短跳线到 99 m 长线,芯数按程序选择。
5. AC 110 V/220 V、300 W,L = 200 mm 时产能 1,000-2,000 pcs/h,按标定切长给出而非峰值。
6. 0.8 MPa 气动夹紧,剥护套与剥芯线时电缆保持固定;护套与芯线两处切口均采用进口钨钢或高速钢刀片。
技术参数
| 参数 | 规格 |
|---|
| 型号 | WPM-YHT3 |
|---|
| 设备类型 | 自动双层电缆剥皮机 |
|---|
| 线径范围 | 2-7 mm |
|---|
| 剥芯线数 | 2 / 3 / 4 |
|---|
| 切割长度 | 0.1-99,999.9 mm |
|---|
| 外护套剥皮 | 前端 1-120 mm / 尾端 1-50 mm |
|---|
| 芯线剥皮 | 前端 0.1-30 mm / 尾端 2-30 mm |
|---|
| 剥皮精度 | 0.01 mm |
|---|
| 生产效率 | 1,000-2,000 pcs/h(L=200 mm) |
|---|
| 气压 | 0.8 MPa |
|---|
| 功率 | AC110V/220V 50/60Hz 300 W |
|---|
| 机身尺寸 | 420 x 460 x 335 mm |
|---|
| 机身重量 | 38 kg |
|---|
应用范围

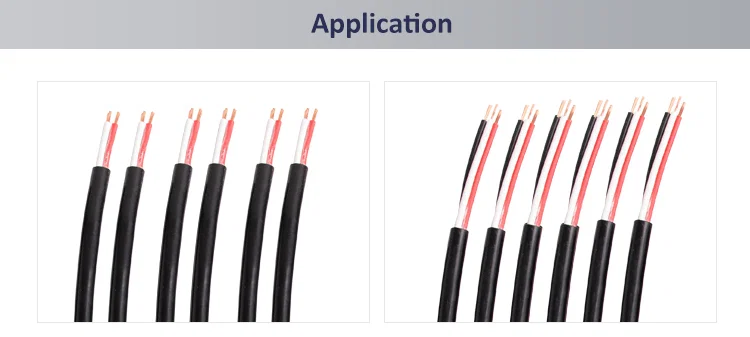

— 传感器与控制电缆:4-7 mm、2-4 芯电缆切至 300-1,500 mm,护套开 40-80 mm,各芯线剥 5-10 mm。
— 家电与电机电缆:5-7 mm 三芯电缆,接线盒处开护套窗口,电机端子处剥芯线。
— 仪表与编码器电缆:3-6 mm 二至四芯电缆,开护套时不划伤屏蔽层或芯线。
— 照明与驱动电缆:4-7 mm 二芯电缆定长切割,驱动端剥护套、灯具端剥芯线。
— 汽车传感器电缆:3-5 mm 三芯电缆,连接器端短剥芯线,线束端留较长护套窗口。
