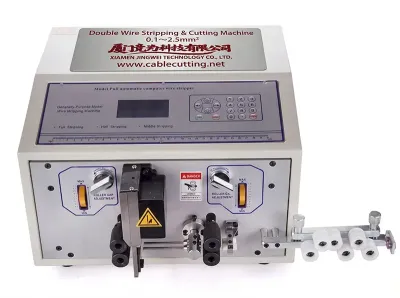

WPM-09F 是一款用于线束生产的双送料全自动剥线机。它以 6 mm 导管在 0.1–2.5 mm2 范围内每个循环加工两根线,切断长度 1–9,999 mm,头端剥 0–35 mm、尾端剥 0–15 mm,产能每小时 5,000–10,000 根。
单送料机器在每个循环中都有一部分时间在等待下一根线到位。09F 采用两条并行送线通道,每小时 5,000–10,000 根的产能来自同时加工两根线,而非单纯提高单通道速度。头端与尾端剥线分别设为 0–35 mm 与 0–15 mm,与线束常见的端子排端长剥、压接端短剥一致;针对穿过对插连接器后方的导线,每根可编程 11 段中间剥皮。
09F 是 2.5 mm2 紧凑系列的产能型号。09B 同样采用 6 mm 导管、0.1–2.5 mm2 范围、0–35/0–15 mm 剥线与 11 段中间剥皮,09F 将送线提升到 4 组驱动、200 W,产能从每小时 3,000–8,000 根提高到 5,000–10,000 根。两款机型都达不到 09D 与 09JE 的 8–10 mm2 单芯范围,因此两个系列之间的选择,实质是线径与节拍之间的取舍。

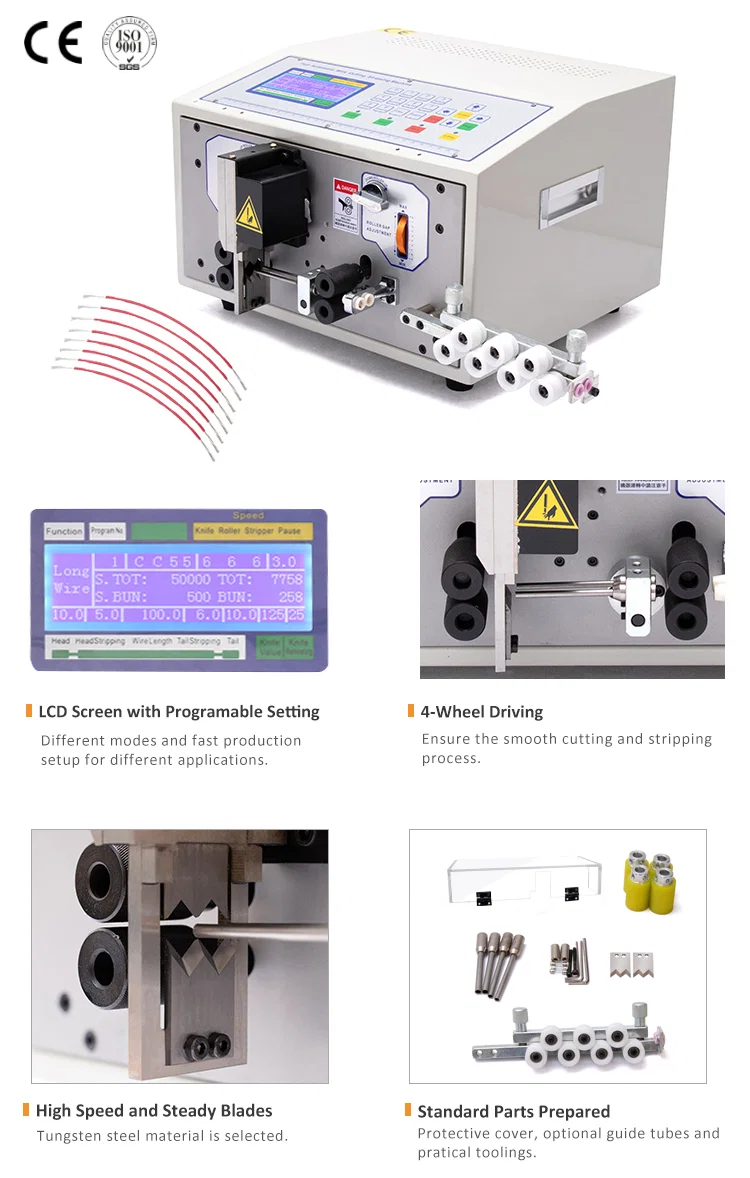

主要特点
1. 每个循环同时送入并加工两根线,适用范围 0.1–2.5 mm2,配 6 mm 导管。
2. 4 组驱动与 200 W 电机,产能每小时 5,000–10,000 根;2 组驱动的 09B 为 3,000–8,000 根。
3. 头端剥 0–35 mm、尾端剥 0–15 mm,分别设定,适配长端子排端与短压接端的线束。
4. 每根线最多 11 段中间剥皮,用于对插连接器后方的开窗。
5. 切断公差 ±(0.002 x L),1,000 mm 长的导线整批控制在 ±2 mm 以内。
6. 硬质钨钢刀片,英文 LCD 显示,220 V/50 Hz 或 110 V/60 Hz 电源,机身 390 x 350 x 255 mm、32 kg。
技术参数
| 参数 | 规格 |
|---|
| 型号 | WPM-09F |
|---|
| 设备类型 | 双送料全自动切剥机 |
|---|
| 线材截面范围 | 0.1-2.5 mm2 |
|---|
| 导管直径 | 6 mm |
|---|
| 切断长度 | 1-9,999 mm |
|---|
| 切断公差 | +/- (0.002 x L) |
|---|
| 剥线长度(头端) | 0-35 mm |
|---|
| 剥线长度(尾端) | 0-15 mm |
|---|
| 中间剥皮段数 | 最多 11 |
|---|
| 加工速度 | 5,000–10,000 根/小时 |
|---|
| 显示 | 英文 LCD |
|---|
| 驱动方式 | 4 组驱动 |
|---|
| 刀片材质 | 硬质钨钢 |
|---|
| 电源 | 220 V/50 Hz 或 110 V/60 Hz |
|---|
| 功率 | 200 W |
|---|
| 机器尺寸 | 390 x 350 x 255 mm |
|---|
| 重量 | 32 kg |
|---|
应用范围
— 线束厂大批量加工 0.3–1.5 mm2 设备线:每循环两根线,同等产量所需机台数减半。
— 中间剥皮作业:需要在对插连接器后方开窗的导线,单根最多 11 段。
— 端子排导线:端子排端剥 30 mm,压接端剥 10 mm。
— 家电与照明线束:0.5–2.5 mm2 PVC 线,每小时 5,000–10,000 根。
— 批量加工中,6 mm 导管适配 2.5 mm2 线;4 mm2 及以上需改用 09D 或 09JE。
