双线三端子自动压接机 AWG28-16 4000根/时 WPM-038F

📅 2025-04-25 👁️ 978
  • 产品型号: WPM-038F

  • 规格参数

    型号: WPM-038F
    电源: AC220V/50/60Hz
    产能: 4000pcs/h (L=150mm)
    线径范围: AWG28#-AWG16# (可定制)
    切割长度: 65-9999mm (可定制)
    切割精度: 0.5mm+切割长度×0.2%
    剥皮长度: 0.5-8mm (可定制)
    压接力: 2.0T
    压接行程: 30mm (40mm可选)
    适用模具: OTP卧式模具、直模、欧洲模具、韩国模具
    气压: 0.5-0.6MPa
    尺寸: 1090×1000×1980mm
    重量: 390kg
  • 立即询价

WPM-038F 从两个线盘并列送入两根线材,裁至定长、两端剥皮,并在一个循环内压接三个端子:两个自由端各一个,两线汇合端一个。中间机头压在公共端,两侧机头加工分开的两端。

通常需分次裁断、剥皮、压接再合并的双线,现在作为一件成品产出。两根线在送料夹中保持平行,间距由机器设定,公共端端子在一次冲压中同时包住两根导体。

150mm 裁线长度下产能 4000 pcs/h,线径范围 AWG28 至 AWG16,裁线长度 65mm 起。压接行程标配 30mm,可选 40mm,机头适配 OTP、欧式与韩式模具。

主要特点

1. 两根线材并行加工,每循环三个压接位置:两个分开端与一个公共端。

2. 150mm 裁线长度下产能 4000 pcs/h。

3. 线径范围 AWG28-AWG16,可定制;裁线长度 65-9999mm。

4. 三个独立压接机头,行程 30mm,可选 40mm。

5. 压接工位适配 OTP、欧式与韩式模具。

6. 压接力 2.0T,气源 5-6 kgf;PLC 触摸屏控制;机身 1090 x 1000 x 1980mm,390kg。

技术参数

参数规格
型号WPM-038F
电源AC220V / 50-60Hz
功能双线裁线、剥皮、三端端子压接
生产效率4000 pcs/h (L=150mm)
线径范围AWG28 - AWG16(可定制)
裁线长度65-9999mm(可定制)
裁线精度0.5mm + 裁线长度 × 0.2%
剥线长度0.5-8mm(可定制)
压接力2.0T
压接行程30mm(可选 40mm)
压接模具OTP、欧式、韩式
气压0.5-0.6MPa
机器尺寸(长×宽×高)1090 x 1000 x 1980mm
重量390kg

应用范围

— 电池线对:红黑 AWG16-AWG20 双线,公共端环形端子。

— 电机与加热器用家电双线,一端合并压接环形端子。

— 照明与电源线:两芯线,公共端一个端子,两端各一个端子。

— 控制柜双路供电,三个压接位置均为叉形端子。

— 汽车双芯线束,线对两端环形端子。

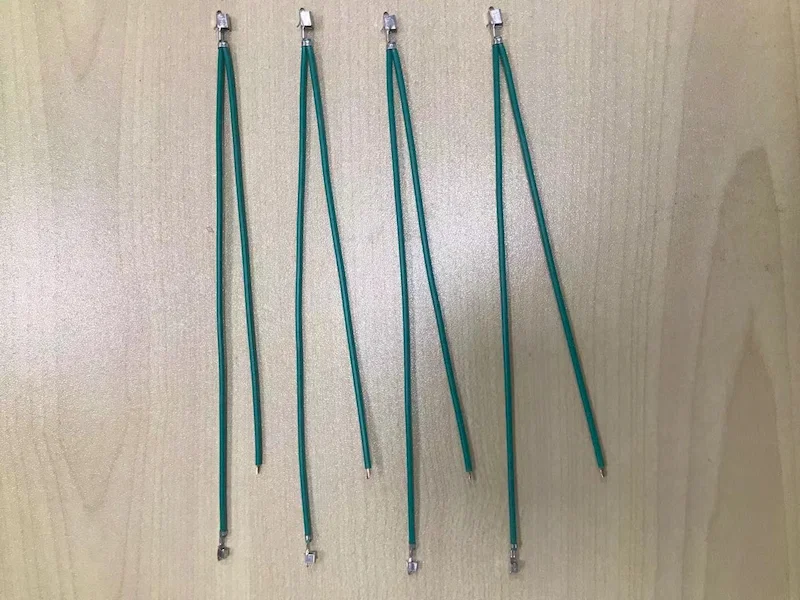

木桌上四根绿色线材,两端压接环形端子
