线束扁平绕带机 胶带6-12mm 五点缠绕 WPM-6-12
线束扁平绕带机 胶带6-12mm 五点缠绕 WPM-6-12 Thumb 线束扁平绕带机 胶带6-12mm 五点缠绕 WPM-6-12 Thumb
Video Thumbnail

线束扁平绕带机 胶带6-12mm 五点缠绕 WPM-6-12

📅 2025-04-25 👁️ 2,122
  • 产品型号: WPM-6-12

  • 规格参数

    型号: WPM-6-12
    胶带宽度: 6-12mm
    胶带厚度: ≥0.15mm
    缠绕点数: 最多5点
    缠绕方式: 点绕、螺旋绕线
    重叠比例: 1/2重叠
    适用材料: 醋酸纤维胶带
    适用领域: 汽车线束、电子线、医疗线、电缆
  • 立即询价

WPM-6-12 用于线束的扁平绕带,适用胶带宽度 6–12 mm、厚度大于 0.15 mm。线束由滑台上的夹具定位,机头以点绕或螺旋方式沿走线铺带,单个程序最多设 5 个缠绕点,圈间重叠固定为 1/2。两个绕带头并排装在工作台机架上,气路与夹紧机构随滑台移动。

手工平绕的段落会留下每一次换手的痕迹:重叠宽度漂移、边缘翘起,分支处的堆叠也不均匀,足以顶到连接器外壳或线管。WPM-6-12 采用 CNC 控制,圈数与速度在程序中设定,下一根线束重复同一走线,产量显示在绕带过程中计数。

这是本系列中的平绕机型。WPM-75(278)用于缠绕线圈,WPM-TP(279)绕屏蔽用箔材,WPM-1310(362)在螺纹接头上绕 PTFE 生料带,手持机型(430、441、487、488)用于无法搬到工作台的线束。WPM-6-12 面向长直段走线,以固定 1/2 重叠在最多 5 个点上做平绕。

主要特点

1. 平绕胶带宽度 6–12 mm,厚度大于 0.15 mm

2. 每个程序最多 5 个缠绕点

3. 每圈固定 1/2 重叠

4. 点绕与螺旋绕两种模式

5. CNC 控制,圈数与速度可调,产量显示用于计数

6. 直线滑台上配气动夹紧机构,同一机架装两个绕带头

技术参数

参数规格
型号WPM-6-12
功能线束扁平绕带包胶
胶带宽度范围6-12 mm
胶带厚度大于 0.15 mm
最大缠绕点数5 点
重叠率每圈 1/2 重叠
缠绕模式点绕、螺旋绕
控制方式自动 CNC,圈数与速度可调,产量显示

应用范围

— 汽车线束 - 长直段与分支点做固定 1/2 重叠的平绕

— 电子配线 - 机箱内排线与多芯引线的平绕包带

— 医疗线缆组件 - 沿走线要求平滑、低轮廓外观的平绕

— 家电线束 - 穿过机壳窄缝的线束包带

— 线束预装 - 批量重复生产中每个程序 5 个缠绕点

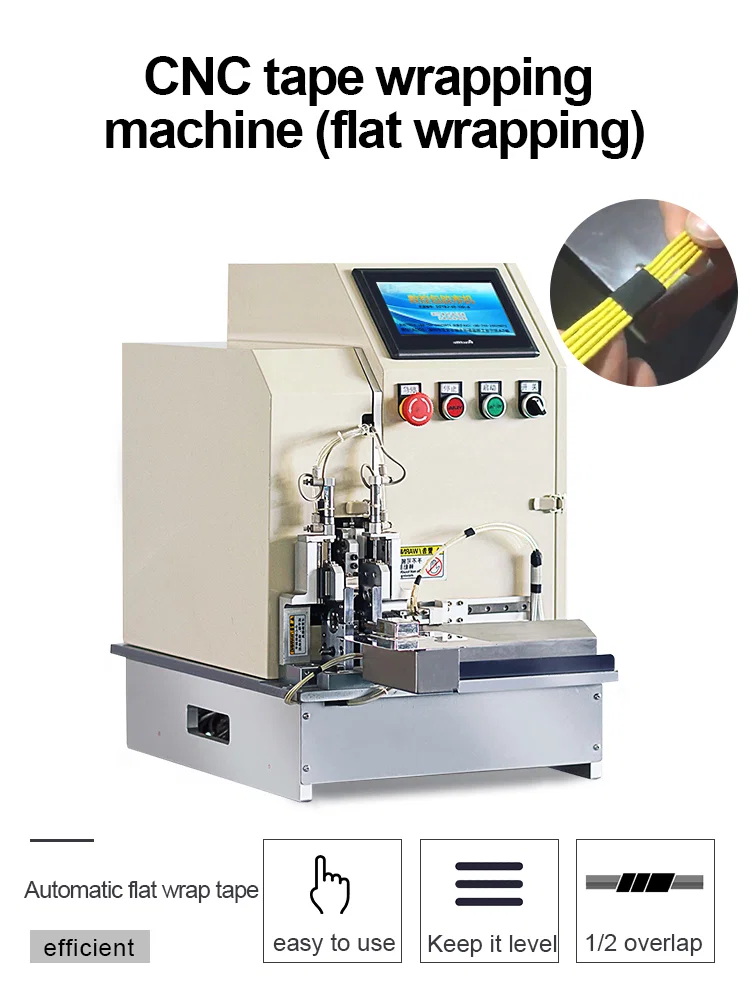

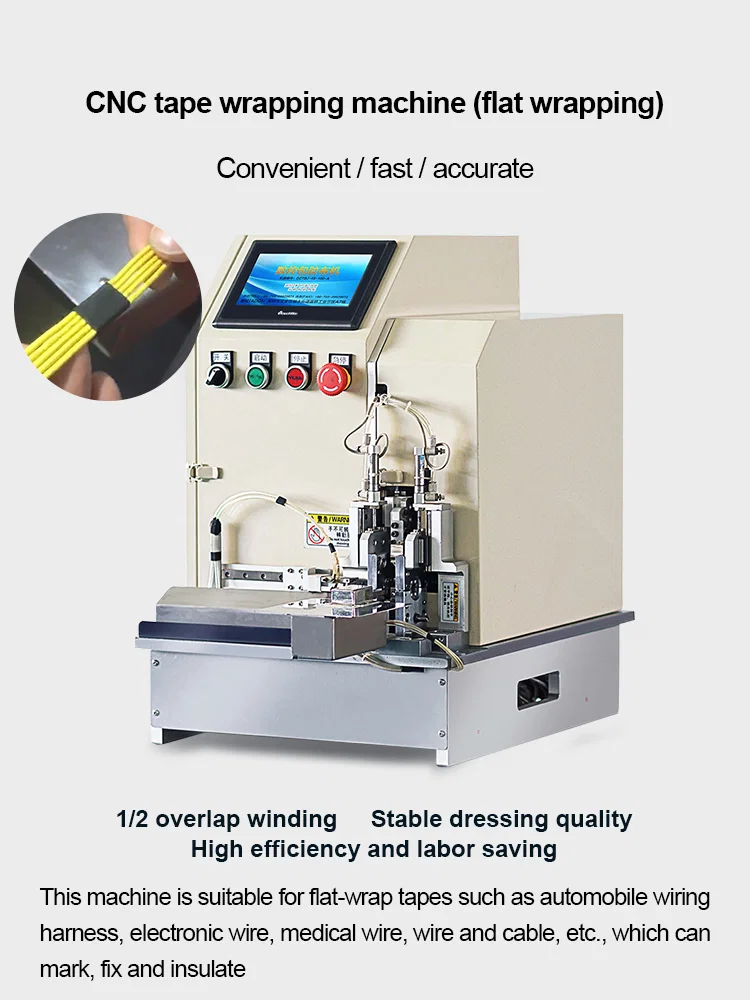

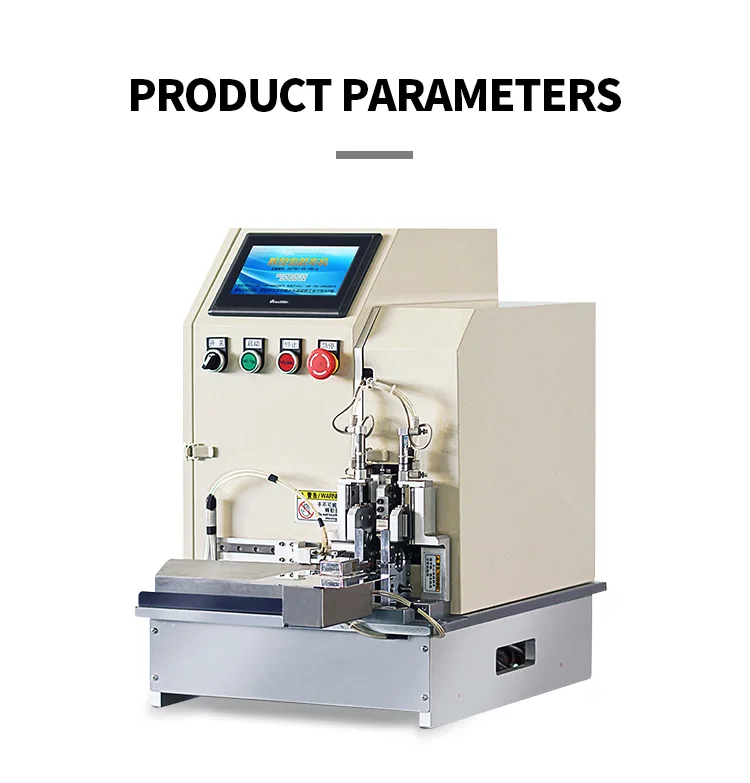

带触摸屏的数控平绕机正在绕扎黄色线束数控绕带机与 1/2 重叠平绕图示数控平绕机的产品参数视图用黑色平绕带包好的黄、蓝线束样品
