自动管型端子剥线扭线压接机 0.3-16mm² 3.2秒/根 JW-0.3-16MM2

📅 2026-06-28 👁️ 1,892
  • 产品型号: JW-0.3-16MM2

  • 规格参数

    带扭力功能的自动管式剥线压接机 JW-0.3-16mm2
    型号:JW-0.3-16mm2
    控制方式:人机界面、电子控制、气动控制
    线径:0.3-16mm²(
    管径:绝缘层长度
    剥线长度:6-30mm
    产能:3.2秒/根
    气源:0.5-0.6MPa
    电源:AC220V / 110V / 50 / 60Hz
    重量 62kg
    尺寸:宽360mm × 长520mm × 高425mm
  • 立即询价

JW-0.3-16MM2 是一台自动管型端子剥线与压接机,在一个循环内完成剥线、扭线与管状端子压接。适用线径 0.3 至 16 mm²,剥线长度 6–30 mm,每 3.2 秒完成一根线。成套厂与家电线束线用它把独立的剥线机、扭线机与台式压接机合并为一个工位。

主要特点

  • 压接前扭线 — 扭线头将绞合导体收拢,避免单股散丝跑到端子筒外。
  • 四边通用模具 — 内置一副模组覆盖 4.0 mm² 以下线材,换端子规格无需换模。
  • LCD 触摸控制 — 剥切深度、剥线长度与压接高度在屏幕上设定,可按作业调用。
  • 振动盘送料 — 端子由振动盘上料,换规格快速且无需手扶。
  • 封闭稳定的循环 — 封闭工作区使双手远离压接区,气动驱动在管路压力保持 0.5 至 0.6 MPa 时使压接高度恒定。
  • 端子规格灵活 — 小管型端子与 16 mm² 筒形端子共用同一振动盘与同一模头。
  • 绝缘层适应面广 — PVC、铁氟龙、硅胶与玻纤线均可干净剥除。

技术参数

型号JW-0.3-16MM2
控制方式人机界面、电子控制、气动控制
适用线径0.3–16 mm²
管型端子规格与绝缘长度匹配
剥线长度6–30 mm
生产效率每根 3.2 s
气源0.5–0.6 MPa
电源AC 220 V / 110 V,50/60 Hz
机器尺寸(长×宽×高)宽 360 × 长 520 × 高 425 mm
重量62 kg

应用范围

  • 使用预绝缘管型端子的电子与家电线束装配。
  • 电机、变压器与水泵引线端接。
  • 照明与玩具生产线。
  • 控制柜与配电盘接线。

为什么选择这款

一台设备替代三道台式工序,通常可减少每个单元的一次搬运与一名操作人员。62 kg 机架可使用 110 V 或 220 V 电源,仅需 0.5–0.6 MPa 车间气源。端子规格切换只需数秒,因为四边模具常驻模头,短单混批同样经济。端子座与扭线刀片作为备件供应,工程师会在发货前依据您的端子样品设定剥线与压接程序。

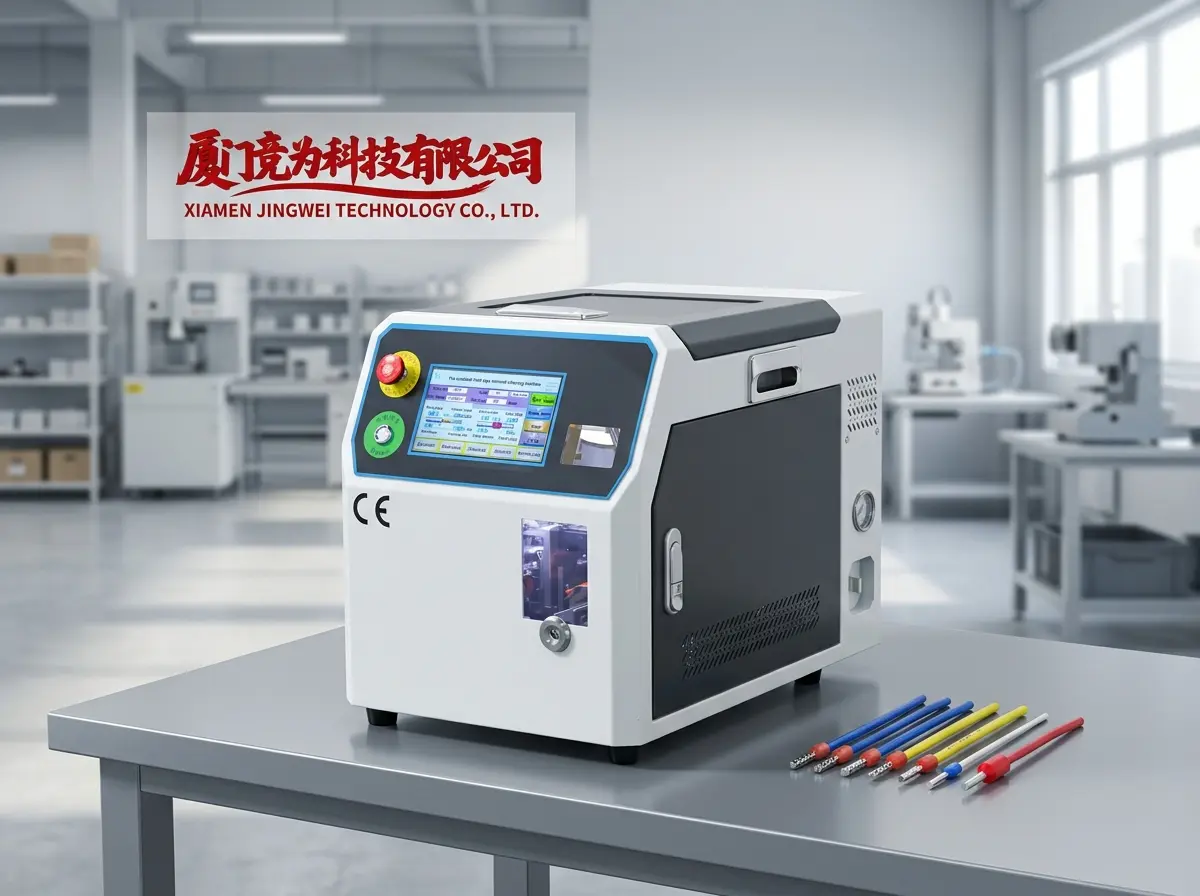

带有扭线功能的自动管形端子剥线压接机 JW-0.3-16MM2
