自动高频钎焊工作站 8秒/件 20kW 铜件 WPM-155
自动高频钎焊工作站 8秒/件 20kW 铜件 WPM-155 Thumb 自动高频钎焊工作站 8秒/件 20kW 铜件 WPM-155 Thumb 自动高频钎焊工作站 8秒/件 20kW 铜件 WPM-155 Thumb
Video Thumbnail

自动高频钎焊工作站 8秒/件 20kW 铜件 WPM-155

📅 2025-04-25 👁️ 2,543
  • 产品型号: WPM-155

  • 规格参数

    气压: 0.5-1.0MPa
    电压: AC220V/50Hz
    主机最大功率: 3.4kW
    钎焊机功率: 1.5kW
    最大功率: 20kW
    冷却液压: 0.2MPa
    进水温度: 小于40°C
    速度: 8秒/件
    尺寸: 2100mm*900mm*2100mm
    占地面积: 5020mm*2100mm
  • 立即询价

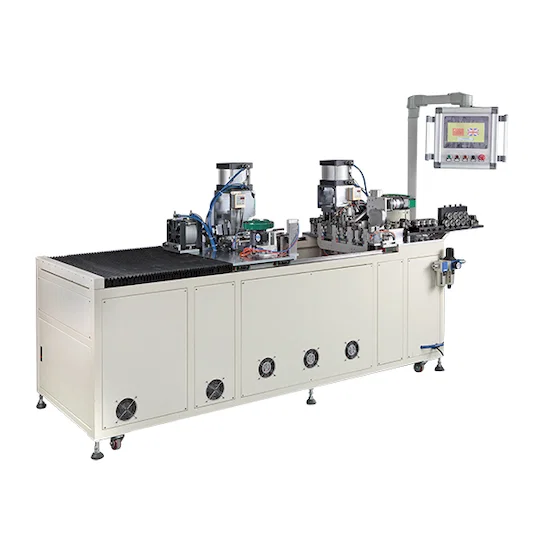

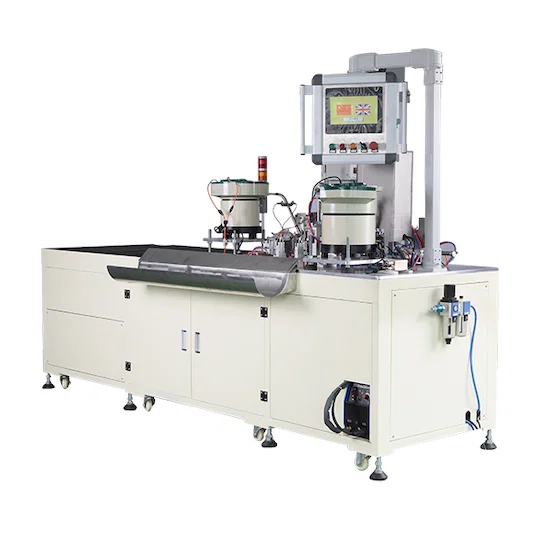

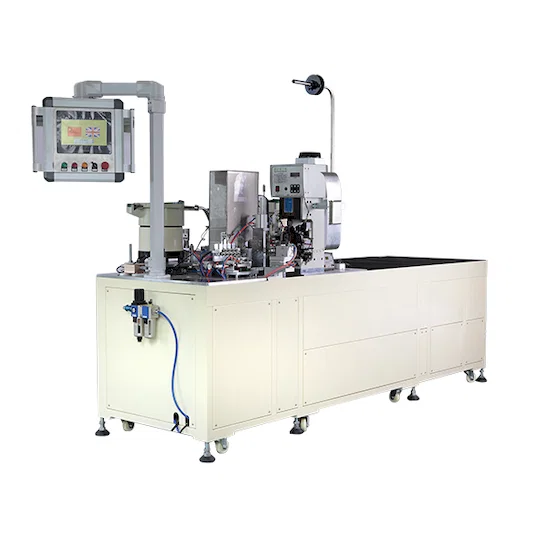

WPM-155 是用于铜件的自动高频钎焊工作站。机械臂从进料位取件、送至钎焊头,并在 8 秒节拍内放到出料侧,20 kW 钎焊电源驱动接头加热。机座上的两台振动盘供给配对零件,钎焊头安装在工作台上方的立式滑台上。

手工钎焊铜端子取决于操作者持枪时间与送丝量,班末往往出现虚焊或绝缘烧焦。WPM-155 固定了工序:工件夹紧、感应头降至设定高度、送入钎料,保温至钎料铺展后工件才转出。气压在 0.5-1.0 MPa 之间调节,钎焊变压器以 0.2 MPa 水冷,进水温度低于 40 ℃。

与手持式 WPM-15-80AB 感应加热机相比,WPM-155 以牺牲便携性换取一致性:感应圈位置、停留时间与送丝量一次设定,按每件 8 秒重复。该设备为落地式工作站,机身 2100 x 900 x 2100 mm,含振动盘与操作通道需占地 5020 x 2100 mm,适合专线生产而非零散加工。

主要特点

1. 每件 8 秒节拍,由设备而非操作者节奏决定。

2. 20 kW 钎焊电源,主机额定 1.5 kW 连续、3.4 kW 最大。

3. 机械臂完成上料、钎焊定位与出料,操作者只需在夹具上装件。

4. 底板上两台振动盘将配对零件送至取料位。

5. 钎焊头水冷:冷却水压 0.2 MPa,进水温度低于 40 ℃。

6. 电源 AC220V/50Hz,车间气源 0.5-1.0 MPa;机身 2100 x 900 x 2100 mm,总占地 5020 x 2100 mm。

技术参数

参数规格
型号WPM-155
电压AC220V / 50Hz
节拍8 秒/件
最大功率(主机)3.4 kW
功率(主机)1.5 kW
最大功率(钎焊机)20 kW
气压0.5-1.0 MPa
冷却水压0.2 MPa
进水温度低于 40 ℃
机器尺寸(长×宽×高)2100 x 900 x 2100 mm
占地尺寸5020 x 2100 mm

应用范围

— 线束:在套绝缘管之前将铜线钎焊到圆形与叉形端子。

— 家电配线:将多股铜引线钎焊到发热体与开关的黄铜端子上。

— 开关柜与接触器:以固定热输入将铜编织带焊到触点。

— 汽车线束:批量钎焊蓄电池线端子与接地带。

— 铜管组件:钎焊小径管接头,避免火焰使整件退火。

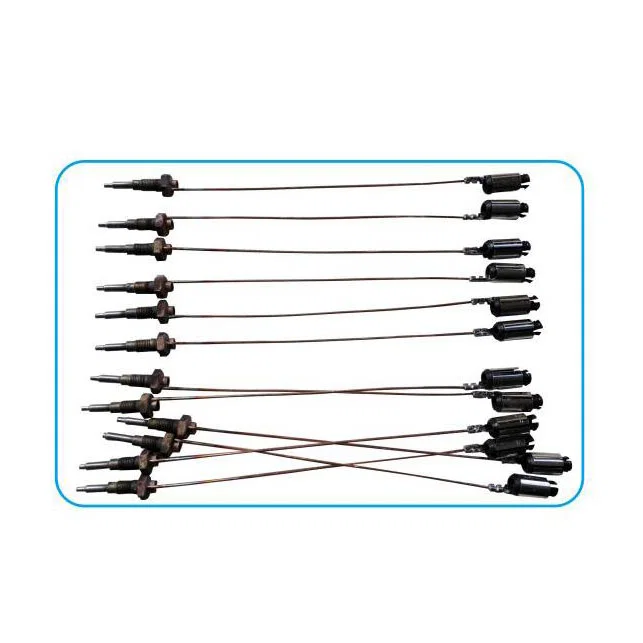

两端套黑色热缩管的钎焊线束组件
Automatic Brazing Machine WPM-155
