卧式手动弹簧拉压测试机 0-500N 行程150mm WPM-500N
卧式手动弹簧拉压测试机 0-500N 行程150mm WPM-500N Thumb 卧式手动弹簧拉压测试机 0-500N 行程150mm WPM-500N Thumb
Video Thumbnail

卧式手动弹簧拉压测试机 0-500N 行程150mm WPM-500N

📅 2025-04-25 👁️ 624
  • 产品型号: WPM-500N

  • 规格参数

    型号: WPM-500N
    测试范围: 0-500N(1000N可定制)
    有效行程: 150mm(280mm可定制)
    测试速度: 25-500mm/min
    工作电压: AC220V
    机器尺寸: 470*220*225mm
    重量: 35公斤
  • 立即询价

WPM-500N 为卧式手动弹簧测力机,拉压测量范围至 500 N,有效行程 150 mm,测试速度 25–500 mm/min。机架尺寸 470 x 220 x 225 mm,重 35 kg,电源为 AC220V 单相。

手持推拉力计的结果取决于施力是否平稳,峰值读数随人而变。此处试样两端夹在卧式丝杆床身上,滑架按设定速度推进,数字测力计在破坏瞬间或指定变形量处取值。由于轴线水平,长弹簧与线缆组件平放在床身上,不必悬挂在挂钩上而把自重计入读数。

500 N 机架覆盖多数弹簧、端子与触点测试;同一机架可选 1000 N 测力计与 280 mm 行程,用于更重的组件。它是本组中唯一的测量仪器,其余九台设备为点胶、切割或剥切。

主要特点

1. 测力范围 0–500 N,同一机架可选 1000 N 版本,用于更大的拉力测试。

2. 测试速度 25 至 500 mm/min 可调,对突然断裂的弹簧也能读到峰值。

3. 有效行程 150 mm,长拉伸弹簧与线缆组件可扩展至 280 mm。

4. 卧式布局,丝杆床身上两个夹块,长试样沿全长支撑而非悬空。

5. 两处数字读数:移动滑架上的 4 位测力表头与双 4 位面板显示,操作者与第二观察者读同一数值。

6. 铸造机架重 35 kg,占地 470 x 220 x 225 mm,无需地脚螺栓即可稳置台面。

技术参数

参数规格
型号WPM-500N
机型卧式手动弹簧测力机架
测力范围0–500 N(可定制 1000 N)
有效行程150 mm(可定制 280 mm)
测试速度25–500 mm/min
工作电压AC220V
机器尺寸(长×宽×高)470 x 220 x 225 mm
重量35 kg
读数4 位数字测力计加双 4 位面板显示

应用范围

— 弹簧制造:压缩与拉伸弹簧在指定变形量下的载荷。

— 线束工厂:压接端子、接头与连接器触点的拉脱力。

— 电线电缆:细导线的抗拉强度与压接处的绝缘夹持力。

— 连接器质检:小型壳体与卡扣的插入力与拔出力。

— 来料检验:注塑件的卡夹、卡扣与保持力。

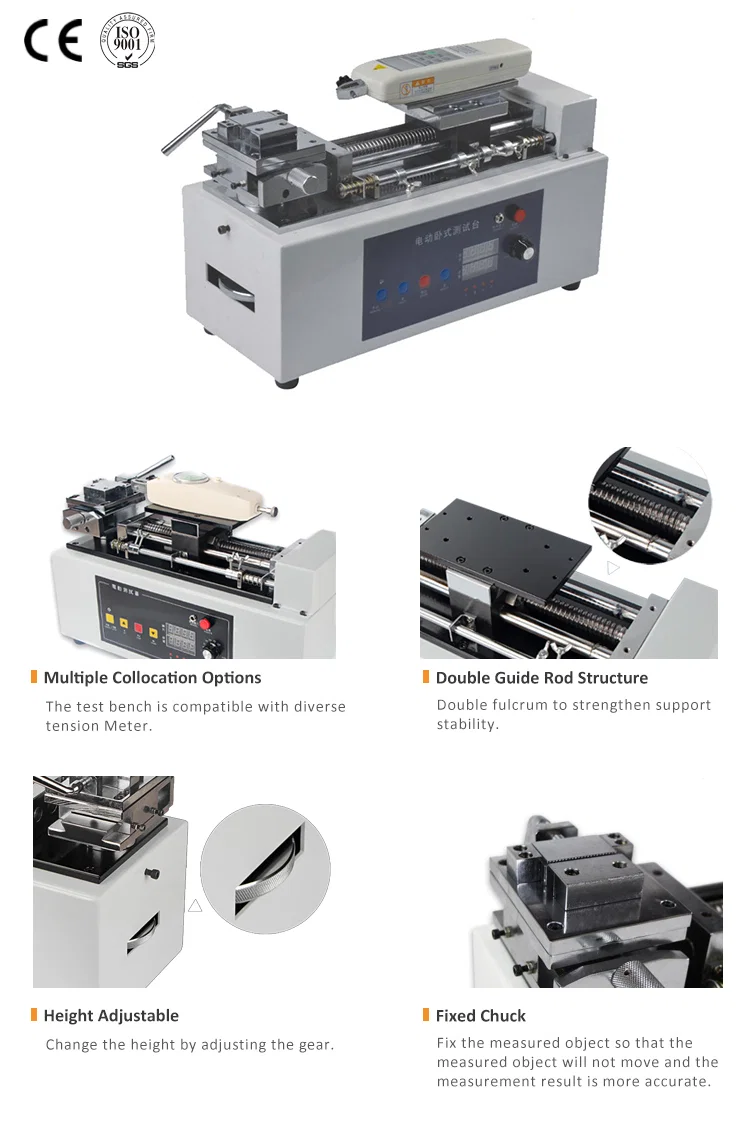

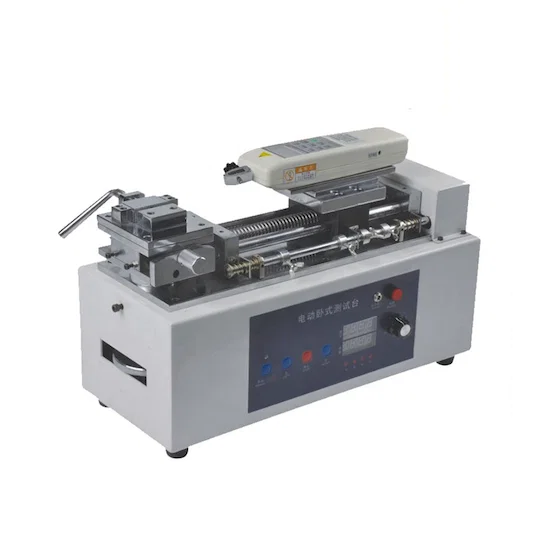

弹簧测力机架,配数字测力计、双导柱与固定夹头
